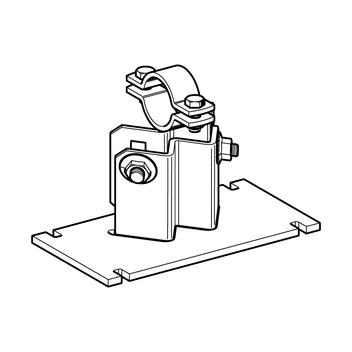

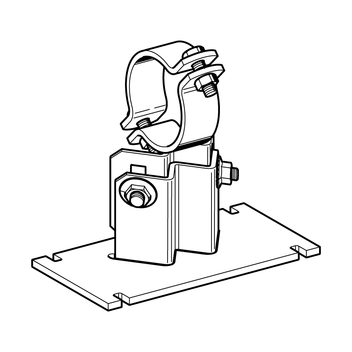

Element bazowy LA - HV HT
Zastosowanie
Element bazowy z regulacją wysokości, do ślizgowego prowadzenia rurociągu na odpowiedniej powierzchni. Regulacja wysokości możliwa w odstępach co 2,5 mm. Zalecany jest do montażu na dźwigarach stalowych o min. szerokości stopy dźwigara 80 mm.
Elementy bazowe HT są przeznaczone do pracy w zakresie temperatur od 300°C do 500°C. Zależne od temperatury współczynniki korekcyjne k służą do określenia wytrzymałości w rzeczywistych temperaturach pracy.
Zakres dostawy
Część górna i dolna są ze sobą połączone i podlegają regulacji wysokości.
Dane techniczne
| Typ | Wysokość H w momencie dostawy [mm] | Wysokość H zakres reg. wysokości [mm] |
|---|---|---|
| LA - HV 90 | 90 | 88,5 ... 113,5 |
| LA - HV 150 | 150 | 116 ... 168,5 |
| LA - HV 200 | 200 | 171 ... 223,5 |
Moment dokręcania połączeń śrubowych:
| Śruba naprężająca | Moment dokręcania [Nm] | Regulacja wysokości | Moment dokręcania [Nm] |
|---|---|---|---|
| DN 15 - 40 | 40 | Śruby | 80 |
| DN 50 - 150 | 50 | Śruby | 80 |

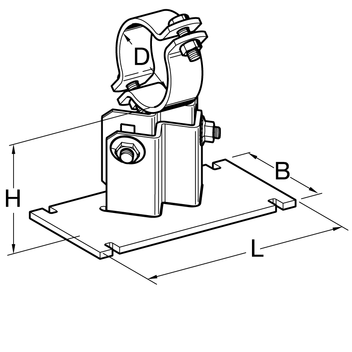

| Wymiary: | |
| Płyta metalowa: | L = 250 mm x B = 100 mm |
| Materiał: | |
| Części metalowe: | 16Mo3, ocynkowane |
| Śruby, nakrętki: | A4-80 |
| Temperatura mediów tf : | 300°C do 500°C |
Dopuszczenia / Deklaracje zgodności
Zaświadczenie nadzoru zewnętrznego (elementy bazowe) plik PDF | 70.6 KB Overview all Pipe Shoes LA - HV HT plik PDF | 102.3 KB
Dalsze zakresy średnic znajdą Państwo w pliku PDF "Wszystkie średnice...".
Uwaga: Elementy bazowe o średnicach innych niż DN wykonywane są pod zamówienie klienta.
