Łożysko ślizgowe FR - H 20 (DN 65 - 300)
Zastosowanie
Łożysko ślizgowe do mocowania rurociągów ze stali, stali szlachetnej, TWS oraz tworzywowych o średnicach nominalnych od DN 65 do DN 300, na dźwigarach stalowych o szerokości kołnierza dźwigara 80-300 mm i max. grubości kołnierza dźwigara 20 mm.
Zakres dostawy

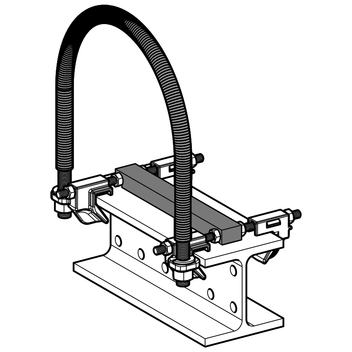

Zmontowane wstępnie łożysko ślizgowe, łącznie z nałożonym na uchwyt pałąkowy wężem ECT (odpornym na działanie olejów, benzyny i innych substancji chemicznych) oraz nakładkami ślizgowymi. Uchwyt pałąkowy z dospawanym ograniczaniem, zapewniającym prowadzenie rurociągu.
Zestaw składa się z:
4 haków napinających
1 nakładki ślizgowej PA
2 złączek gwintowanych M10
8 nakrętek M10
Montaż

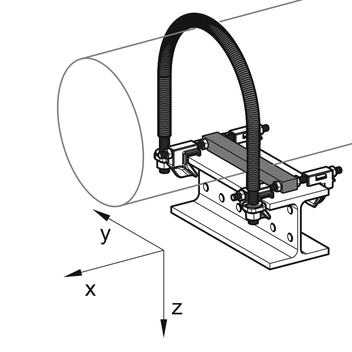

Zmontowane wstępnie haki napinające zablokować na dźwigarze, następnie dokręcić nakrętki (10Nm). W przypadku szerokości dźwigara < 100 mm należy usunąć wszystkie cztery nakrętki nakładki PA (ślizgowej). Zamocować uchwyt pałąkowy oraz mocowanie UB za pomocą dołączonych nakrętek (15 Nm). Rurociąg porusza się po nakładce PA. Prowadzenie boczne rurociągu jest zagwarantowane poprzez zastosowanie uchwytu pałąkowego.

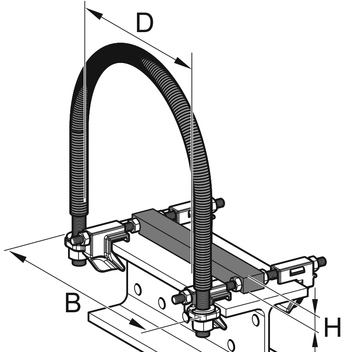

Dane techniczne
| DN | D [mm] | H [mm] | B [mm] |
|---|---|---|---|
| 65 | 76 | 20 | 124 |
| 80 | 89 | 20 | 136 |
| 100 | 114 | 20 | 162 |
| 125 | 140 | 20 | 190 |
| 150 | 170 | 20 | 218 |
| 175 | 194 | 20 | 244 |
| 200 | 219 | 20 | 270 |
| 225 | 245 | 20 | 300 |
| 250 | 273 | 20 | 328 |
| 300 | 324 | 20 | 378 |
| Typ | Szer. kołnierza dźwigara [mm] |
|---|---|
| 80/120 | 80 - 120 |
| 140/160 | 121 - 160 |
| 180/220 | 161 - 220 |
| 240/260 | 221 - 260 |
| 280/300 | 261 - 300 |
| Materiał: | |
| Uchwyt pałąkowy: | Stal, HCP |
| Wąż ECT (odporny na dział. oleju, benzyny i innych substancji chemicznych): | Poliamid 6.0, nie zawiera halogenu |
| Elementy z blachy: | Stal, HCP |
| Złączki gwintowane, nakrętki: | Stal, HCP |
| Nakładka PA: | Poliamid 6.0, 30 % wzmocniona włóknem szklanym, czarna |
| Zakres działania temperatur: | -20 do +130° C (na nakładce PA i wężu ECT) |
