Punkt stały XR - H 20 (DN 15 - 50)
Zastosowanie
Punkt stały do mocowania rurociągów ze stali lub stali szlachetnej o średnicach nominalnych od DN 15 do DN 50, na dźwigarach stalowych o szerokości kołnierza dźwigara 80-300 mm i max. grubości kołnierza dźwigara 20 mm.
Zakres dostawy

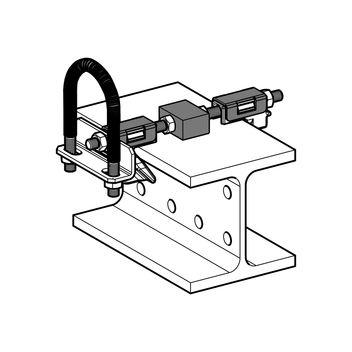

Zmontowany wstępnie punkt stały, łącznie z nałożonym na uchwyt pałąkowy wężem ECT (odpornym na działanie olejów, benzyny i innych substancji chemicznych) oraz nakładkami ślizgowymi. Uchwyt pałąkowy z 2 nakrętkami sześciokątnymi, służącymi do zabezpieczenia łożyska.
Zestaw składa się z:
2 haków napinających z nakładkami ślizgowymi
1 nakładki ślizgowej PA
1 złączki gwintowanej M10
1 mocowania UB
4 nakrętek M10
Montaż

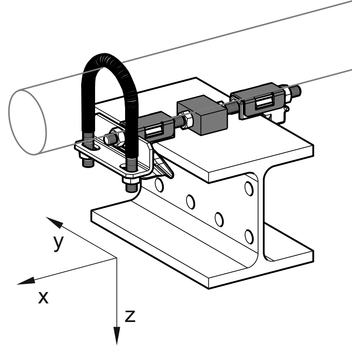

Zmontowane wstępnie haki napinające zablokować na dźwigarze, następnie dokręcić nakrętki (10Nm). W przypadku szerokości dźwigara < 100 mm należy usunąć obydwie nakrętki z nakładki PA (ślizgowej). Zamocować uchwyt pałąkowy oraz mocowanie UB za pomocą dołączonych nakrętek (30Nm). Rurociąg jest usadowiony na nakładce ślizgowej.
Dane techniczne

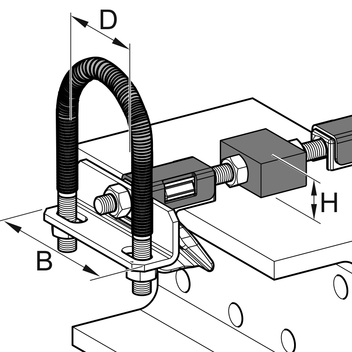

| DN | D [mm] | H [mm] | B [mm] |
|---|---|---|---|
| 15 | 22 | 20 | 72 |
| 20 | 27 | 20 | 72 |
| 25 | 34 | 20 | 72 |
| 32 | 42 | 20 | 97 |
| 40 | 48 | 20 | 97 |
| 50 | 60 | 20 | 97 |
| Typ | Szer. kołnierza dźwigara [mm] |
|---|---|
| 80/120 | 80 - 120 |
| 140/160 | 121 - 160 |
| 180/220 | 161 - 220 |
| 240/260 | 221 - 260 |
| 280/300 | 261 - 300 |
| Materiał: | |
| Uchwyt pałąkowy: | Stal, HCP |
| Wąż ECT (odporny na dział. oleju, benzyny i innych substancji chemicznych): | Poliamid 6.0, nie zawiera halogenu |
| Elementy z blachy: | Stal, HCP |
| Złączka gwintowana, nakrętki: | Stal, HCP |
| Nakładka PA (ślizgowa): | Poliamid 6.0, 30 % wzmocniona włóknem szklanym, czarna |
| Zakres działania temperatur: | -20 do +130° C (na nakładce PA i wężu ECT) |
