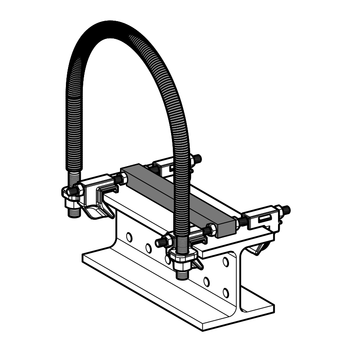

Punkt stały XR - H 20 (DN 65 - 300)
Zastosowanie
Punkt stały do mocowania rurociągów ze stali lub stali szlachetnej o średnicach nominalnych od DN 65 do DN 300, na dźwigarach stalowych o szerokości kołnierza dźwigara 80-300 mm i max. grubości kołnierza dźwigara 20 mm.
Zakres dostawy
Zmontowany wstępnie punkt stały, łącznie z nałożonym na uchwyt pałąkowy wężem ECT (odpornym na działanie olejów, benzyny i innych substancji chemicznych) oraz nakładkami ślizgowymi. Uchwyt pałąkowy z 2 nakrętkami sześciokątnymi, służącymi do zabezpieczenia łożyska.
Zestaw składa się z:
4 haków napinających
1 nakładki ślizgowej PA
2 złączek gwintowanych M10
8 nakrętek M10
Montaż

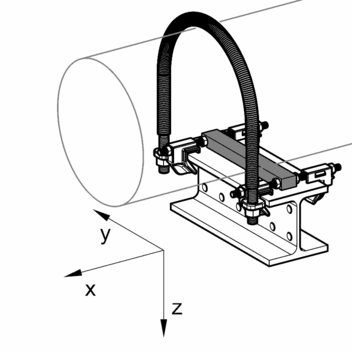

Zmontowane wstępnie haki napinające zablokować na dźwigarze, następnie dokręcić nakrętki (10Nm). W przypadku szerokości dźwigara < 100 mm należy usunąć wszystkie cztery nakrętki z nakładki PA (ślizgowej). Zamocować uchwyt pałąkowy oraz mocowanie UB za pomocą dołączonych nakrętek (50Nm). Rurociąg jest usadowiony na nakładce ślizgowej.

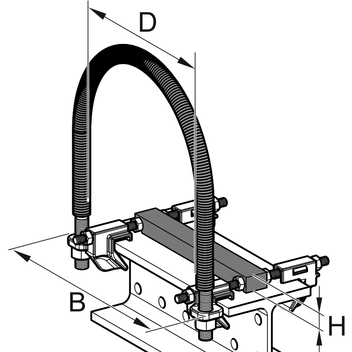

Dane techniczne
| DN | D [mm] | H [mm] | B [mm] |
|---|---|---|---|
| 65 | 76 | 20 | 124 |
| 80 | 89 | 20 | 136 |
| 100 | 114 | 20 | 162 |
| 125 | 140 | 20 | 190 |
| 150 | 170 | 20 | 218 |
| 175 | 194 | 20 | 244 |
| 200 | 219 | 20 | 270 |
| 225 | 245 | 20 | 300 |
| 250 | 273 | 20 | 328 |
| 300 | 324 | 20 | 378 |
| Typ | Szer. kołnierza dźwigara [mm] |
|---|---|
| 80/120 | 80 - 120 |
| 140/160 | 121 - 160 |
| 180/220 | 161 - 220 |
| 240/260 | 221 - 260 |
| 280/300 | 261 - 300 |
| Materiał: | |
| Uchwyt pałąkowy: | Stal, HCP |
| Wąż ECT (odporny na dział. oleju, benzyny i innych substancji chemicznych): | Poliamid 6.0, nie zawiera halogenu |
| Elementy z blachy: | Stal, HCP |
| Złączki gwintowane, nakrętki: | Stal, HCP |
| Nakładka PA (ślizgowa): | Poliamid 6.0, 30 % wzmocniona włóknem szklanym, czarna |
| Zakres działania temperatur: | -20 do +130° C (na nakładce PA i wężu ECT) |
