Podpory rurociągów

Obciążenia użytkowe dla el. bazowych LC - HV

Produkt jako PDF

Podstawa wymiarowania - Eurocode 3, wartości obciążeń dla elementów bazowych o wysokościach w momencie dostawy.

Wartości obciążeń dotyczą elementów bazowych z zakresu HCP oraz wysoko- i niskotemperaturowych. Wymiarowanie odbywa się w temperaturze pokojowej.
Dla wyższych temperatur należy przestrzegać odpowiednich współczynników redukcyjnych zgodnie z załączoną tabelą.
Dla elementów bazowych niskotemperaturowych można przyjąć pełne obciążenia w zalecanym zakresie stosowania. Temperatury poniżej -50°C wymagają indywidualnego doradztwa technicznego.

Siły osiowe w punkcie stałym Fx można osiągnąć tylko przy odpowiednim zastosowaniu zabezpieczeń przed poślizgiem (np. klocki oporowe). Muszą one zostać przewidziane podczas projektowania rurociągu i leżą w gestii producenta rurociągu. Aby zastosować nasze zestawy do punktów stałych, kątowniki do punktów stałych i ograniczniki osiowe, należy zdemontować płytkę ślizgową, tak aby w analizie statycznej rury uwzględnić współczynnik tarcia μ = 0,3.


Badania sił nośnych - Fz przeprowadzono w połączeniu z elementem bazowym LC - HV z zestawami ślizgowymi i do punktów stałych. Wynikają z tego wartości dla - Fz w kombinacjach:

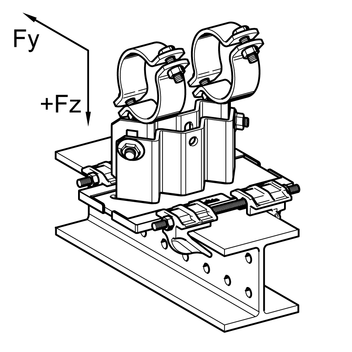

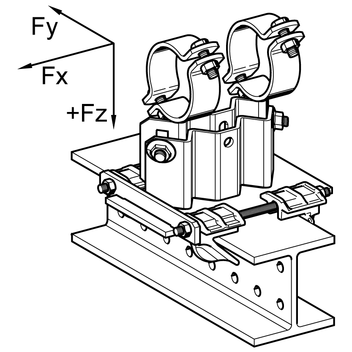

- połączenie do belki dwuteowej z zestawem ślizgowym FS lub zestawem do punktu stałego XS .
-

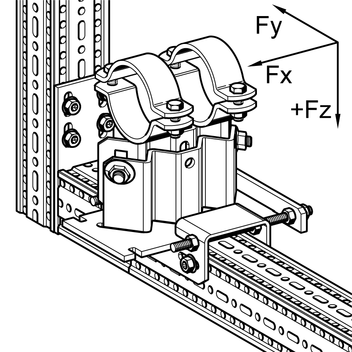

 Połączenie do siFramo z kątownikiem prowadzącym FW F lub kątownikiem do punktu stałego XW F

Dalsze dane techniczne dotyczące wytrzymałości dostępne są na zapytanie.

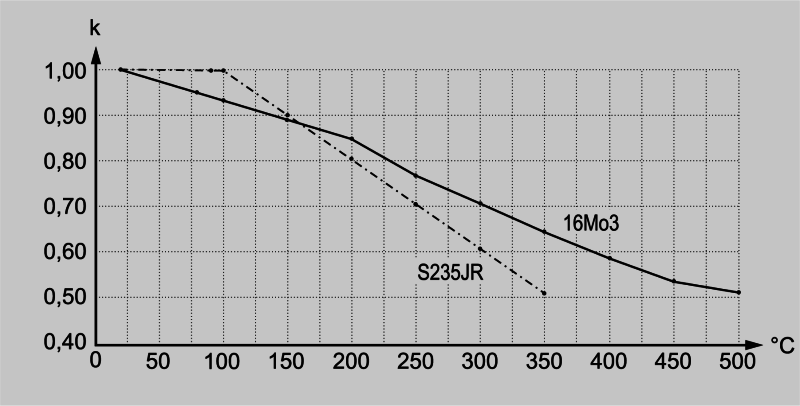

Współczynnik korekcyjny k

Temperatura
 16Mo3
 S235JR
20°C 1,00 1,00
80°C 0,95 1,00
100°C 0,93 1,00
150°C 0,89 0,90
200°C 0,85 0,81
250°C 0,77 0,71
300°C 0,71 0,61
350°C 0,64 0,52
400°C 0,58 -
450°C 0,53 -
500°C 0,51 -

LC - HV
 Dmax
 Fx
[kN]
 Fy
[kN]
 + Fz
[kN]

 - Fz
FS 80/120
[kN]
 - Fz
FW F 80
[kN]
 - Fz
XS 80/120
[kN]
 - Fz
XW F 80
[kN]
90 18 11,4 6,4 17   14 6,1 17 17
90 22 11,4 6,4 17   14 6,1 17 17
90 27 11,4 6,4 17   14 6,1 17 17
90 30 11,4 6,4 17   14 6,1 17 17
90 34 11,4 6,4 17   14 6,1 17 17
90 39 11,4 6,3 17   14 6,1 17 17
90 44 11,3 6,2 17   14 6,1 17 17
90 49 11,3 6,1 17   14 6,1 17 17
90 54 11,3 6,0 17   14 6,1 17 17
90 59 11,2 6,0 17   14 6,1 17 17
90 61 11,2 5,9 17   14 6,1 17 17
90 66 11,2 5,8 17   14 6,1 17 17
90 71 11,2 5,8 17   14 6,1 17 17
90 77 11,1 5,6 17   14 6,1 17 17
90 83 11,1 5,5 17   14 6,1 17 17
90 89 11,1 5,4 17   14 6,1 17 17
90 95 11,0 5,3 17   14 6,1 17 17
90 102 11,0 5,2 17   14 6,1 17 17
90 109 10,9 5,1 17   14 6,1 17 17
90 115 10,9 5,0 17   14 6,1 17 17
90 122 10,9 4,9 17   14 6,1 17 17
90 128 10,8 4,8 17   14 6,1 17 17
90 134 10,8 4,7 17   14 6,1 17 17
90 140 10,8 4,6 17   14 6,1 17 17
90 146 10,7 4,4 17   14 6,1 17 17
90 152 10,7 4,3 17   14 6,1 17 17
90 158 10,6 4,2 17   14 6,1 17 17
90 163 10,6 4,2 17   14 6,1 17 17
90 169 10,6 4,0 17   14 6,1 17 17
90 174 10,5 4,0 17   14 6,1 17 17
90 180 10,5 3,9 17   14 6,1 17 17
90 187 10,5 3,7 17   14 6,1 17 17
90 194 10,4 3,6 17   14 6,1 17 17
90 200 10,4 3,5 17   14 6,1 17 17
90 207 10,3 3,4 17   14 6,1 17 17
90 214 10,3 3,3 17   14 6,1 17 17
90 221 10,3 3,1 17   14 6,1 17 17
90 229 10,2 3,0 17   14 6,1 17 17
90 237 10,2 2,9 17   14 6,1 17 17
90 245 10,1 2,7 17   14 6,1 17 17
90 254 10,1 2,6 17   14 6,1 17 17
90 262 10,0 2,4 17   14 6,1 17 17
90 266 10,0 2,4 17   14 6,1 17 17
90 273 9,9 2,2 17   14 6,1 17 17
90 282 9,9 2,1 17   14 6,1 17 17
90 291 9,8 1,9 17   14 6,1 17 17
90 300 9,8 1,8 17   14 6,1 17 17
90 309 9,7 1,6 17   14 6,1 17 17
90 317 9,7 1,5 17   14 6,1 17 17
90 324 9,6 1,4 17   14 6,1 17 17

Podstawa wymiarowania - Eurocode 3, wartości obciążeń dla elementów bazowych o wysokościach w momencie dostawy.
Element bazowy LC - HV 90 + zestaw ślizgowy FS lub zestaw do punktu stałego XS
Element bazowy LC - HV 90 + kątownik prowadzący FW F 80 lub kątownik do punktu stałego XW F 80

LC - HV
 Dmax
 Fx
[kN]
 Fy
[kN]
 + Fz
[kN]

 - Fz
FS 80/120
[kN]
 - Fz
FW F 80
[kN]
 - Fz
XS 80/120
[kN]
 - Fz
XW F 80
[kN]
150 18 8,6 4,7 17   14 6,1 17 17
150 22 8,6 4,7 17   14 6,1 17 17
150 27 8,6 4,7 17   14 6,1 17 17
150 30 8,6 4,7 17   14 6,1 17 17
150 34 8,6 4,7 17   14 6,1 17 17
150 39 8,6 4,7 17   14 6,1 17 17
150 44 8,6 4,6 17   14 6,1 17 17
150 49 8,6 4,6 17   14 6,1 17 17
150 54 8,5 4,5 17   14 6,1 17 17
150 59 8,5 4,4 17   14 6,1 17 17
150 61 8,5 4,4 17   14 6,1 17 17
150 66 8,5 4,4 17   14 6,1 17 17
150 71 8,5 4,3 17   14 6,1 17 17
150 77 8,5 4,2 17   14 6,1 17 17
150 83 8,5 4,2 17   14 6,1 17 17
150 89 8,5 4,1 17   14 6,1 17 17
150 95 8,4 4,0 17   14 6,1 17 17
150 102 8,4 4,0 17   14 6,1 17 17
150 109 8,4 3,9 17   14 6,1 17 17
150 115 8,4 3,8 17   14 6,1 17 17
150 122 8,4 3,7 17   14 6,1 17 17
150 128 8,4 3,7 17   14 6,1 17 17
150 134 8,3 3,6 17   14 6,1 17 17
150 140 8,3 3,5 17   14 6,1 17 17
150 146 8,3 3,5 17   14 6,1 17 17
150 152 8,3 3,4 17   14 6,1 17 17
150 158 8,3 3,3 17   14 6,1 17 17
150 163 8,3 3,3 17   14 6,1 17 17
150 169 8,3 3,2 17   14 6,1 17 17
150 174 8,2 3,2 17   14 6,1 17 17
150 180 8,2 3,1 17   14 6,1 17 17
150 187 8,2 3,0 17   14 6,1 17 17
150 194 8,2 3,0 17   14 6,1 17 17
150 200 8,2 2,9 17   14 6,1 17 17
150 207 8,2 2,8 17   14 6,1 17 17
150 214 8,2 2,7 17   14 6,1 17 17
150 221 8,1 2,7 17   14 6,1 17 17
150 229 8,1 2,6 17   14 6,1 17 17
150 237 8,1 2,5 17   14 6,1 17 17
150 245 8,1 2,4 17   14 6,1 17 17
150 254 8,1 2,3 17   14 6,1 17 17
150 262 8,0 2,2 17   14 6,1 17 17
150 266 8,0 2,2 17   14 6,1 17 17
150 273 8,0 2,1 17   14 6,1 17 17
150 282 8,0 2,0 17   14 6,1 17 17
150 291 8,0 1,9 17   14 6,1 17 17
150 300 7,9 1,8 17   14 6,1 17 17
150 309 7,9 1,7 17   14 6,1 17 17
150 317 7,9 1,6 17   14 6,1 17 17
150 324 7,9 1,5 17   14 6,1 17 17

Podstawa wymiarowania - Eurocode 3, wartości obciążeń dla elementów bazowych o wysokościach w momencie dostawy.
Element bazowy LC - HV 150 + zestaw ślizgowy FS lub zestaw do punktu stałego XS
Element bazowy LC - HV 150 + kątownik prowadzący FW F 80 lub kątownik do punktu stałego XW F 80

LC - HV
 Dmax
 Fx
[kN]
 Fy
[kN]
 + Fz
[kN]

 - Fz
FS 80/120
[kN]
 - Fz
FW F 80
[kN]
 - Fz
XS 80/120
[kN]
 - Fz
XW F 80
[kN]
200 18 7,4 5,0 17   14 6,1 17 17
200 22 7,4 5,0 17   14 6,1 17 17
200 27 7,4 5,0 17   14 6,1 17 17
200 30 7,4 5,0 17   14 6,1 17 17
200 34 7,4 5,0 17   14 6,1 17 17
200 39 7,4 4,9 17   14 6,1 17 17
200 44 7,4 4,9 17   14 6,1 17 17
200 49 7,4 4,8 17   14 6,1 17 17
200 54 7,4 4,8 17   14 6,1 17 17
200 59 7,4 4,7 17   14 6,1 17 17
200 61 7,4 4,7 17   14 6,1 17 17
200 66 7,3 4,6 17   14 6,1 17 17
200 71 7,3 4,6 17   14 6,1 17 17
200 77 7,3 4,5 17   14 6,1 17 17
200 83 7,3 4,4 17   14 6,1 17 17
200 89 7,3 4,4 17   14 6,1 17 17
200 95 7,3 4,3 17   14 6,1 17 17
200 102 7,3 4,2 17   14 6,1 17 17
200 109 7,3 4,1 17   14 6,1 17 17
200 115 7,3 4,1 17   14 6,1 17 17
200 122 7,3 4,0 17   14 6,1 17 17
200 128 7,3 3,9 17   14 6,1 17 17
200 134 7,2 3,9 17   14 6,1 17 17
200 140 7,2 3,8 17   14 6,1 17 17
200 146 7,2 3,7 17   14 6,1 17 17
200 152 7,2 3,6 17   14 6,1 17 17
200 158 7,2 3,6 17   14 6,1 17 17
200 163 7,2 3,5 17   14 6,1 17 17
200 169 7,2 3,5 17   14 6,1 17 17
200 174 7,2 3,4 17   14 6,1 17 17
200 180 7,2 3,3 17   14 6,1 17 17
200 187 7,2 3,2 17   14 6,1 17 17
200 194 7,2 3,2 17   14 6,1 17 17
200 200 7,1 3,1 17   14 6,1 17 17
200 207 7,1 3,0 17   14 6,1 17 17
200 214 7,1 2,9 17   14 6,1 17 17
200 221 7,1 2,9 17   14 6,1 17 17
200 229 7,1 2,8 17   14 6,1 17 17
200 237 7,1 2,7 17   14 6,1 17 17
200 245 7,1 2,6 17   14 6,1 17 17
200 254 7,1 2,5 17   14 6,1 17 17
200 262 7,0 2,4 17   14 6,1 17 17
200 266 7,0 2,3 17   14 6,1 17 17
200 273 7,0 2,3 17   14 6,1 17 17
200 282 7,0 2,2 17   14 6,1 17 17
200 291 7,0 2,1 17   14 6,1 17 17
200 300 7,0 2,0 17   14 6,1 17 17
200 309 7,0 1,8 17   14 6,1 17 17
200 317 7,0 1,8 17   14 6,1 17 17
200 324 7,0 1,7 17   14 6,1 17 17

Podstawa wymiarowania - Eurocode 3, wartości obciążeń dla elementów bazowych o wysokościach w momencie dostawy.
Element bazowy LC - HV 200 + zestaw ślizgowy FS lub zestaw do punktu stałego XS
Element bazowy LC - HV 200 + kątownik prowadzący FW F 80 lub kątownik do punktu stałego XW F 80
