Obciążenia użytkowe dla el. bazowych LD - HV

Podpory rurociągów

Obciążenia użytkowe dla el. bazowych LD - HV

Produkt jako PDF

Podstawa wymiarowania - Eurocode 3, wartości obciążeń dla elementów bazowych o wysokościach w momencie dostawy.

Wartości obciążeń dotyczą elementów bazowych z zakresu HCP oraz wysoko- i niskotemperaturowych. Wymiarowanie odbywa się w temperaturze pokojowej.
Dla wyższych temperatur należy przestrzegać odpowiednich współczynników redukcyjnych zgodnie z załączoną tabelą.
Dla elementów bazowych niskotemperaturowych można przyjąć pełne obciążenia w zalecanym zakresie stosowania. Temperatury poniżej -50°C wymagają indywidualnego doradztwa technicznego.

Siły osiowe w punkcie stałym Fx można osiągnąć tylko przy odpowiednim zastosowaniu zabezpieczeń przed poślizgiem (np. klocki oporowe). Muszą one zostać przewidziane podczas projektowania rurociągu i leżą w gestii producenta rurociągu. Aby zastosować nasze zestawy do punktów stałych, kątowniki do punktów stałych i ograniczniki osiowe, należy zdemontować płytkę ślizgową, tak aby w analizie statycznej rury uwzględnić współczynnik tarcia μ = 0,3.

Badania sił nośnych - Fz przeprowadzono w połączeniu z elementem bazowym LD - HV z zestawami ślizgowymi i do punktów stałych. Wynikają z tego wartości dla - Fz w kombinacjach:

-	połączenie do belki dwuteowej z zestawem ślizgowym FS lub zestawem do punktu stałego XS .
-	Połączenie do siFramo z kątownikiem prowadzącym FW F lub kątownikiem do punktu stałego XW F

Dalsze dane techniczne dotyczące wytrzymałości dostępne są na zapytanie.

Współczynnik korekcyjny k

Temperatura	16Mo3	S235JR
20°C	1,00	1,00
80°C	0,95	1,00
100°C	0,93	1,00
150°C	0,89	0,90
200°C	0,85	0,81
250°C	0,77	0,71
300°C	0,71	0,61
350°C	0,64	0,52
400°C	0,58	-
450°C	0,53	-
500°C	0,51	-

LD - HV	D_max	Fx [kN]	Fy [kN]	+ Fz [kN]	- Fz FS 80/120 [kN]	- Fz FW F 80 [kN]	- Fz XS 80/120 [kN]	- Fz XW F 80 [kN]
90	221	37,2	12,9	32,8	28	12,2	32,8	32,8
90	229	37,2	12,9	32,8	28	12,2	32,8	32,8
90	237	37,2	12,9	32,8	28	12,2	32,8	32,8
90	245	37,2	12,9	32,8	28	12,2	32,8	32,8
90	254	37,2	12,9	32,8	28	12,2	32,8	32,8
90	262	37,2	12,9	32,8	28	12,2	32,8	32,8
90	266	37,2	12,9	32,8	28	12,2	32,8	32,8
90	273	37,2	12,9	32,8	28	12,2	32,8	32,8
90	282	37,2	12,9	32,8	28	12,2	32,8	32,8
90	291	37,2	12,9	32,8	28	12,2	32,8	32,8
90	300	37,2	12,9	32,8	28	12,2	32,8	32,8
90	309	37,2	12,9	32,8	28	12,2	32,8	32,8
90	317	37,2	12,9	32,8	28	12,2	32,8	32,8
90	324	37,2	12,9	32,8	28	12,2	32,8	32,8
90	333	37,2	12,9	32,8	28	12,2	32,8	32,8
90	342	37,2	12,9	32,8	28	12,2	32,8	32,8
90	350	37,2	12,9	32,8	28	12,2	32,8	32,8
90	356	37,2	13,1	32,8	28	12,2	32,8	32,8
90	365	36,2	12,7	32,8	28	12,2	32,8	32,8
90	374	35,2	12,5	32,8	28	12,2	32,8	32,8
90	382	34,3	12,3	32,8	28	12,2	32,8	32,8
90	388	33,7	12,2	32,8	28	12,2	32,8	32,8
90	396	32,8	12,0	32,8	28	12,2	32,8	32,8
90	407	31,6	11,9	32,8	28	12,2	32,8	32,8
90	418	30,4	11,5	32,8	28	12,2	32,8	32,8
90	429	29,2	11,2	32,8	28	12,2	32,8	32,8
90	440	28,0	11,0	32,8	28	12,2	32,8	32,8
90	451	26,8	10,7	32,8	28	12,2	32,8	32,8
90	457	26,2	10,6	32,8	28	12,2	32,8	32,8
90	468	25,0	10,3	32,8	28	12,2	32,8	32,8
90	477	24,0	10,1	32,8	28	12,2	32,8	32,8
90	487	22,9	9,9	32,8	28	12,2	32,8	32,8
90	498	21,7	9,6	32,8	28	12,2	32,8	32,8
90	508	20,8	9,4	32,8	28	12,2	32,8	32,8
90	519	19,4	9,1	32,8	28	12,2	32,8	32,8
90	530	18,2	8,9	32,8	28	12,2	32,8	32,8
90	541	17,0	8,6	32,8	28	12,2	32,8	32,8
90	552	15,8	8,3	32,8	28	12,2	32,8	32,8
90	563	14,6	8,1	32,8	28	12,2	32,8	32,8
90	574	13,4	7,8	32,8	28	12,2	32,8	32,8
90	585	12,2	7,6	32,8	28	12,2	32,8	32,8
90	596	11,1	7,3	32,8	28	12,2	32,8	32,8
90	604	10,2	7,1	32,8	28	12,2	32,8	32,8
90	610	9,5	7,2	32,8	28	12,2	32,8	32,8

Podstawa wymiarowania - Eurocode 3, wartości obciążeń dla elementów bazowych o wysokościach w momencie dostawy.

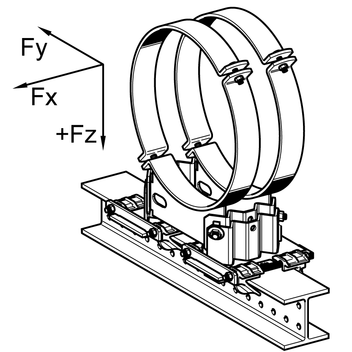

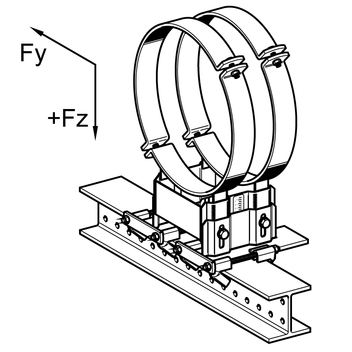

Element bazowy LD - HV 90 + zestaw ślizgowy FS lub zestaw do punktu stałego XS

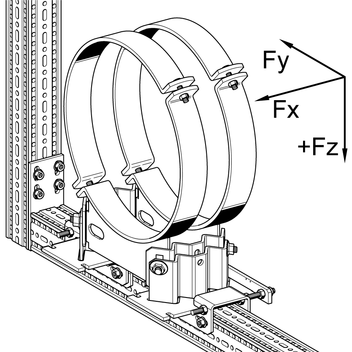

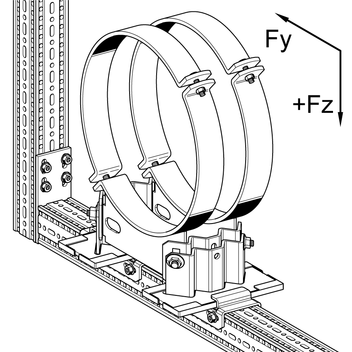

Element bazowy LD - HV 90 + kątownik prowadzący FW F 80 lub kątownik do punktu stałego XW F 80

LD - HV	D_max	Fx [kN]	Fy [kN]	+ Fz [kN]	- Fz FS 80/120 [kN]	- Fz FW F 80 [kN]	- Fz XS 80/120 [kN]	- Fz XW F 80 [kN]
150	221	30,8	12,7	32,8	28	12,2	32,8	32,8
150	229	30,8	12,7	32,8	28	12,2	32,8	32,8
150	237	30,8	12,7	32,8	28	12,2	32,8	32,8
150	245	30,8	12,7	32,8	28	12,2	32,8	32,8
150	254	30,8	12,7	32,8	28	12,2	32,8	32,8
150	262	30,8	12,7	32,8	28	12,2	32,8	32,8
150	266	30,8	12,7	32,8	28	12,2	32,8	32,8
150	273	30,8	12,7	32,8	28	12,2	32,8	32,8
150	282	30,8	12,7	32,8	28	12,2	32,8	32,8
150	291	30,8	12,7	32,8	28	12,2	32,8	32,8
150	300	30,8	12,7	32,8	28	12,2	32,8	32,8
150	309	30,8	12,7	32,8	28	12,2	32,8	32,8
150	317	30,8	12,7	32,8	28	12,2	32,8	32,8
150	324	30,8	12,7	32,8	28	12,2	32,8	32,8
150	333	30,8	12,7	32,8	28	12,2	32,8	32,8
150	342	30,8	12,7	32,8	28	12,2	32,8	32,8
150	350	30,8	12,7	32,8	28	12,2	32,8	32,8
150	356	30,8	12,9	32,8	28	12,2	32,8	32,8
150	365	30,8	12,4	32,8	28	12,2	32,8	32,8
150	374	29,2	12,2	32,8	28	12,2	32,8	32,8
150	382	28,5	12,0	32,8	28	12,2	32,8	32,8
150	388	28,0	11,8	32,8	28	12,2	32,8	32,8
150	396	27,2	11,6	32,8	28	12,2	32,8	32,8
150	407	26,3	11,5	32,8	28	12,2	32,8	32,8
150	418	25,3	11,1	32,8	28	12,2	32,8	32,8
150	429	24,3	10,8	32,8	28	12,2	32,8	32,8
150	440	23,3	10,5	32,8	28	12,2	32,8	32,8
150	451	22,3	10,2	32,8	28	12,2	32,8	32,8
150	457	21,8	10,0	32,8	28	12,2	32,8	32,8
150	468	20,8	9,8	32,8	28	12,2	32,8	32,8
150	477	20,0	9,5	32,8	28	12,2	32,8	32,8
150	487	19,1	9,3	32,8	28	12,2	32,8	32,8
150	498	18,1	9,0	32,8	28	12,2	32,8	32,8
150	508	17,3	8,8	32,8	28	12,2	32,8	32,8
150	519	16,2	8,4	32,8	28	12,2	32,8	32,8
150	530	15,2	8,1	32,8	28	12,2	32,8	32,8
150	541	14,3	7,9	32,8	28	12,2	32,8	32,8
150	552	13,3	7,6	32,8	28	12,2	32,8	32,8
150	563	12,3	7,3	32,8	28	12,2	32,8	32,8
150	574	11,3	7,0	32,8	28	12,2	32,8	32,8
150	585	10,3	6,7	32,8	28	12,2	32,8	32,8
150	596	9,3	6,4	32,8	28	12,2	32,8	32,8
150	604	8,6	6,2	32,8	28	12,2	32,8	32,8
150	610	8,1	6,3	32,8	28	12,2	32,8	32,8

Podstawa wymiarowania - Eurocode 3, wartości obciążeń dla elementów bazowych o wysokościach w momencie dostawy.
Element bazowy LD - HV 150 + zestaw ślizgowy FS lub zestaw do punktu stałego XS
Element bazowy LD - HV 150 + kątownik prowadzący FW F 80 lub kątownik do punktu stałego XW F 80

LD - HV	D_max	Fx [kN]	Fy [kN]	+ Fz [kN]	- Fz FS 80/120 [kN]	- Fz FW F 80 [kN]	- Fz XS 80/120 [kN]	- Fz XW F 80 [kN]
200	221	24,6	11,1	32,8	28	12,2	32,8	32,8
200	229	24,6	11,1	32,8	28	12,2	32,8	32,8
200	237	24,6	11,1	32,8	28	12,2	32,8	32,8
200	245	24,6	11,1	32,8	28	12,2	32,8	32,8
200	254	24,6	11,1	32,8	28	12,2	32,8	32,8
200	262	24,6	11,1	32,8	28	12,2	32,8	32,8
200	266	24,6	11,1	32,8	28	12,2	32,8	32,8
200	273	24,6	11,1	32,8	28	12,2	32,8	32,8
200	282	24,6	11,1	32,8	28	12,2	32,8	32,8
200	291	24,6	11,1	32,8	28	12,2	32,8	32,8
200	300	24,6	11,1	32,8	28	12,2	32,8	32,8
200	309	24,6	11,1	32,8	28	12,2	32,8	32,8
200	317	24,6	11,1	32,8	28	12,2	32,8	32,8
200	324	24,6	11,1	32,8	28	12,2	32,8	32,8
200	333	24,6	11,1	32,8	28	12,2	32,8	32,8
200	342	24,6	11,1	32,8	28	12,2	32,8	32,8
200	350	24,6	11,1	32,8	28	12,2	32,8	32,8
200	356	25,0	11,3	32,8	28	12,2	32,8	32,8
200	365	24,1	10,9	32,8	28	12,2	32,8	32,8
200	374	23,5	10,8	32,8	28	12,2	32,8	32,8
200	382	23,1	10,6	32,8	28	12,2	32,8	32,8
200	388	22,7	10,5	32,8	28	12,2	32,8	32,8
200	396	22,2	10,3	32,8	28	12,2	32,8	32,8
200	407	21,6	10,2	32,8	28	12,2	32,8	32,8
200	418	20,9	9,8	32,8	28	12,2	32,8	32,8
200	429	20,3	9,6	32,8	28	12,2	32,8	32,8
200	440	19,6	9,4	32,8	28	12,2	32,8	32,8
200	451	19,0	9,2	32,8	28	12,2	32,8	32,8
200	457	18,6	9,0	32,8	28	12,2	32,8	32,8
200	468	17,9	8,8	32,8	28	12,2	32,8	32,8
200	477	17,4	8,6	32,8	28	12,2	32,8	32,8
200	487	16,8	8,4	32,8	28	12,2	32,8	32,8
200	498	16,1	8,2	32,8	28	12,2	32,8	32,8
200	508	15,7	8,1	32,8	28	12,2	32,8	32,8
200	519	14,9	7,8	32,8	28	12,2	32,8	32,8
200	530	14,2	7,5	32,8	28	12,2	32,8	32,8
200	541	13,6	7,3	32,8	28	12,2	32,8	32,8
200	552	12,9	7,1	32,8	28	12,2	32,8	32,8
200	563	12,3	6,9	32,8	28	12,2	32,8	32,8
200	574	11,6	6,6	32,8	28	12,2	32,8	32,8
200	585	11,0	6,4	32,8	28	12,2	32,8	32,8
200	596	10,3	6,2	32,8	28	12,2	32,8	32,8
200	604	9,8	6,0	32,8	28	12,2	32,8	32,8
200	610	9,5	6,1	32,8	28	12,2	32,8	32,8

Podstawa wymiarowania - Eurocode 3, wartości obciążeń dla elementów bazowych o wysokościach w momencie dostawy.
Element bazowy LD - HV 200 + zestaw ślizgowy FS lub zestaw do punktu stałego XS
Element bazowy LD - HV 200 + kątownik prowadzący FW F 80 lub kątownik do punktu stałego XW F 80
