Podpory rurociągów

Obciążenia użytkowe dla el. bazowych LA - HV

Podstawa wymiarowania - Eurocode 3, wartości obciążeń dla elementów bazowych o wysokościach w momencie dostawy.

Wartości obciążeń dotyczą elementów bazowych z zakresu HCP oraz wysoko- i niskotemperaturowych. Wymiarowanie odbywa się w temperaturze pokojowej.
Dla wyższych temperatur należy przestrzegać odpowiednich współczynników redukcyjnych zgodnie z załączoną tabelą.
Dla elementów bazowych niskotemperaturowych można przyjąć pełne obciążenia w zalecanym zakresie stosowania. Temperatury poniżej -50°C wymagają indywidualnego doradztwa technicznego.

Siły osiowe w punkcie stałym Fx można osiągnąć tylko przy odpowiednim zastosowaniu zabezpieczeń przed poślizgiem (np. klocki oporowe). Muszą one zostać przewidziane podczas projektowania rurociągu i leżą w gestii producenta rurociągu. Aby zastosować nasze zestawy do punktów stałych, kątowniki do punktów stałych i ograniczniki osiowe, należy zdemontować płytkę ślizgową, tak aby w analizie statycznej rury uwzględnić współczynnik tarcia μ = 0,3.

Badania sił nośnych - Fz przeprowadzono w połączeniu z elementem bazowym LA - HV z zestawami ślizgowymi i do punktów stałych. Wynikają z tego wartości dla - Fz w kombinacjach:

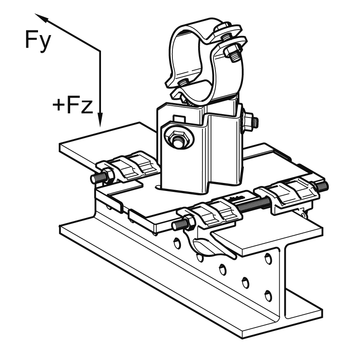

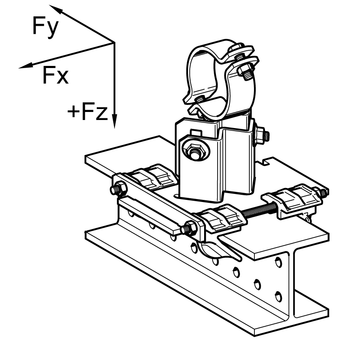

- połączenie do belki dwuteowej z zestawem ślizgowym FS lub zestawem do punktu stałego XS .
-

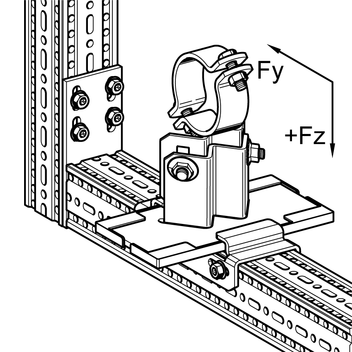

połączenia do siFramo z kątownikiem prowadzącym FW F lub kątownikiem do punktu stałego XW F

Dalsze dane techniczne dotyczące wytrzymałości dostępne są na zapytanie.

Współczynnik korekcyjny k

Temperatura
16Mo3
S235JR
20°C 1,00 1,00
80°C 0,95 1,00
100°C 0,93 1,00
150°C 0,89 0,90
200°C 0,85 0,81
250°C 0,77 0,71
300°C 0,71 0,61
350°C 0,64 0,52
400°C 0,58 -
450°C 0,53 -
500°C 0,51 -

LA - HV
Dmax
Fx
[kN]
Fy
[kN]
+ Fz
[kN]

- Fz
FS 80/120
[kN]
- Fz
FW F 80
[kN]
- Fz
XS 80/120
[kN]
- Fz
XW F 80
[kN]
90 18 9,7 7,4 15,4   14 6,1 15,4 15,4
90 22 9,7 7,4 15,4   14 6,1 15,4 15,4
90 27 9,7 7,4 15,4   14 6,1 15,4 15,4
90 30 9,7 7,4 15,4   14 6,1 15,4 15,4
90 34 9,7 7,4 15,4   14 6,1 15,4 15,4
90 39 9,5 7,3 15,4   14 6,1 15,4 15,4
90 44 9,4 7,1 15,4   14 6,1 15,4 15,4
90 49 9,2 7 15,4   14 6,1 15,4 15,4
90 54 9,1 6,9 15,4   14 6,1 15,4 15,4
90 59 8,9 6,7 15,4   14 6,1 15,4 15,4
90 61 8,8 6,7 15,4   14 6,1 15,4 15,4
90 66 8,7 6,5 15,4   14 6,1 15,4 15,4
90 71 8,5 6,4 15,4   14 6,1 15,4 15,4
90 77 8,3 6,2 15,4   14 6,1 15,4 15,4
90 83 8,1 6 15,4   14 6,1 15,4 15,4
90 89 7,9 5,9 15,4   14 6,1 15,4 15,4
90 95 7,7 5,7 15,4   14 6,1 15,4 15,4
90 102 7,5 5,5 15,4   14 6,1 15,4 15,4
90 109 7,3 5,3 15,4   14 6,1 15,4 15,4
90 115 7,1 5,1 15,4   14 6,1 15,4 15,4
90 122 6,9 4,9 15,4   14 6,1 15,4 15,4
90 128 6,7 4,8 15,4   14 6,1 15,4 15,4
90 134 6,5 4,6 15,4   14 6,1 15,4 15,4
90 140 6,3 4,4 15,4   14 6,1 15,4 15,4
90 146 6,1 4,3 15,4   14 6,1 15,4 15,4
90 152 5,9 4,1 15,4   14 6,1 15,4 15,4
90 158 5,7 3,9 15,4   14 6,1 15,4 15,4
90 163 5,5 3,8 15,4   14 6,1 15,4 15,4
90 169 5,4 3,6 15,4   14 6,1 15,4 15,4

Podstawa wymiarowania - Eurocode 3, wartości obciążeń dla elementów bazowych o wysokościach w momencie dostawy.
Element bazowy LA - HV 90 + zestaw ślizgowy FS lub zestaw do punktu stałego XS
Element bazowy LA - HV 90 + kątownik prowadzący FW F 80 lub kątownik do punktu stałego XW F 80

LA - HV
Dmax
Fx
[kN]
Fy
[kN]
+ Fz
[kN]

- Fz
FS 80/120
[kN]
- Fz
FW F 80
[kN]
- Fz
XS 80/120
[kN]
- Fz
XW F 80
[kN]
150 18 8,1 5,4 15,4   14 6,1 15,4 15,4
150 22 8,1 5,4 15,4   14 6,1 15,4 15,4
150 27 8,1 5,4 15,4   14 6,1 15,4 15,4
150 30 8,1 5,4 15,4   14 6,1 15,4 15,4
150 34 8,1 5,4 15,4   14 6,1 15,4 15,4
150 39 8,1 5,3 15,4   14 6,1 15,4 15,4
150 44 8 5,2 15,4   14 6,1 15,4 15,4
150 49 7,9 5,1 15,4   14 6,1 15,4 15,4
150 54 7,8 5 15,4   14 6,1 15,4 15,4
150 59 7,7 4,9 15,4   14 6,1 15,4 15,4
150 61 7,7 4,8 15,4   14 6,1 15,4 15,4
150 66 7,6 4,7 15,4   14 6,1 15,4 15,4
150 71 7,5 4,6 15,4   14 6,1 15,4 15,4
150 77 7,4 4,5 15,4   14 6,1 15,4 15,4
150 83 7,4 4,4 15,4   14 6,1 15,4 15,4
150 89 7,3 4,3 15,4   14 6,1 15,4 15,4
150 95 7,2 4,1 15,4   14 6,1 15,4 15,4
150 102 7,1 4 15,4   14 6,1 15,4 15,4
150 109 6,9 3,9 15,4   14 6,1 15,4 15,4
150 115 6,9 3,7 15,4   14 6,1 15,4 15,4
150 122 6,7 3,6 15,4   14 6,1 15,4 15,4
150 128 6,6 3,5 15,4   14 6,1 15,4 15,4
150 134 6,5 3,3 15,4   14 6,1 15,4 15,4
150 140 6,5 3,2 15,4   14 6,1 15,4 15,4
150 146 6,4 3,1 15,4   14 6,1 15,4 15,4
150 152 6,3 3 15,4   14 6,1 15,4 15,4
150 158 6,2 2,8 15,4   14 6,1 15,4 15,4
150 163 6,1 2,7 15,4   14 6,1 15,4 15,4
150 169 6,1 2,6 15,4   14 6,1 15,4 15,4

Podstawa wymiarowania - Eurocode 3, wartości obciążeń dla elementów bazowych o wysokościach w momencie dostawy.
Element bazowy LA - HV 150 + zestaw ślizgowy FS lub zestaw do punktu stałego XS
Element bazowy LA - HV 150 + kątownik prowadzący FW F 80 lub kątownik do punktu stałego XW F 80

LA - HV
Dmax
Fx
[kN]
Fy
[kN]
+ Fz
[kN]

- Fz
FS 80/120
[kN]
- Fz
FW F 80
[kN]
- Fz
XS 80/120
[kN]
- Fz
XW F 80
[kN]
200 18 6,6 4,9 15,4   14 6,1 15,4 15,4
200 22 6,6 4,9 15,4   14 6,1 15,4 15,4
200 27 6,6 4,9 15,4   14 6,1 15,4 15,4
200 30 6,6 4,9 15,4   14 6,1 15,4 15,4
200 34 6,6 4,9 15,4   14 6,1 15,4 15,4
200 39 6,5 4,8 15,4   14 6,1 15,4 15,4
200 44 6,4 4,7 15,4   14 6,1 15,4 15,4
200 49 6,4 4,7 15,4   14 6,1 15,4 15,4
200 54 6,3 4,6 15,4   14 6,1 15,4 15,4
200 59 6,3 4,5 15,4   14 6,1 15,4 15,4
200 61 6,3 4,5 15,4   14 6,1 15,4 15,4
200 66 6,2 4,4 15,4   14 6,1 15,4 15,4
200 71 6,2 4,3 15,4   14 6,1 15,4 15,4
200 77 6,1 4,2 15,4   14 6,1 15,4 15,4
200 83 6,0 4,1 15,4   14 6,1 15,4 15,4
200 89 6,0 4,1 15,4   14 6,1 15,4 15,4
200 95 5,9 4,0 15,4   14 6,1 15,4 15,4
200 102 5,8 3,9 15,4   14 6,1 15,4 15,4
200 109 5,7 3,7 15,4   14 6,1 15,4 15,4
200 115 5,7 3,7 15,4   14 6,1 15,4 15,4
200 122 5,6 3,5 15,4   14 6,1 15,4 15,4
200 128 5,5 3,4 15,4   14 6,1 15,4 15,4
200 134 5,5 3,4 15,4   14 6,1 15,4 15,4
200 140 5,4 3,3 15,4   14 6,1 15,4 15,4
200 146 5,3 3,2 15,4   14 6,1 15,4 15,4
200 152 5,3 3,1 15,4   14 6,1 15,4 15,4
200 158 5,2 3,0 15,4   14 6,1 15,4 15,4
200 163 5,2 2,9 15,4   14 6,1 15,4 15,4
200 169 5,1 2,8 15,4   14 6,1 15,4 15,4

Podstawa wymiarowania - Eurocode 3, wartości obciążeń dla elementów bazowych o wysokościach w momencie dostawy.
Element bazowy LA - HV 200 + zestaw ślizgowy FS lub zestaw do punktu stałego XS
Element bazowy LA - HV 200 + kątownik prowadzący FW F 80 lub kątownik do punktu stałego XW F 80
