Zestaw WKA F
Zastosowanie
Zestaw WKA F służy do symulacji kołnierza nośnego o szerokości 180 mm na profilach siFramo do mocowania Elementów bazowych Sikla oraz innych łożysk dostępnych w handlu. Za pomocą dodatkowych zestawów można zrealizować punkty swobodne, ślizgowe oraz stałe.

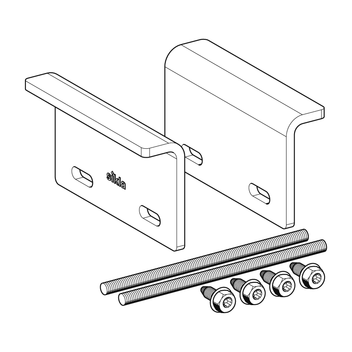

Zakres dostawy
2 kątownik adaptacyjny WKA F
2 Sztyfty gwintowane M12 x 265
4 Wkręty kształtowe FLS F
Montaż
Adaptery kątowe należy przymocować do profilu siFramo z obu stron (po 2 wkręty kształtowe FLS F). Jeżeli pręty gwintowane zestawu prowadzącego innej firmy będą zbyt krótkie należy je zastąpić dostarczonymi w Zestawie WKA F sztyftami gwintowanymi.
Uwaga:

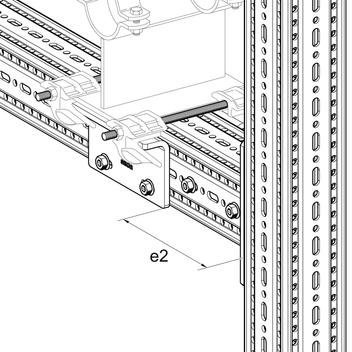

W zależności od zastosowanego profilu należy uwzględnić odległość e_2 wynoszącą 200 mm i 220 mm przy zastosowaniu króćca kwadratowego (STA, WBD) oraz 150 mm i 180 mm przy zastosowaniu króćca ośmiokątnego (STA, WBD).
Dane techniczne

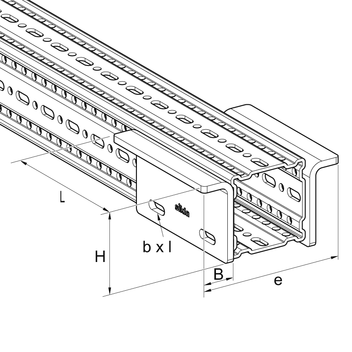

| Typ | B [mm] | L [mm] | H [mm] | b x l [mm] | e [mm] |
|---|---|---|---|---|---|
| WKA F 80 | 50 | 180 | 80 | 11 x 20 | 180 |
| WKA F 100 | 40 | 180 | 100 | 11 x 20 | 180 |

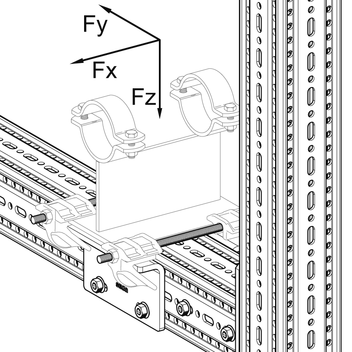

| Typ | Fx [kN] | Fy [kN] | Fz [kN] |
|---|---|---|---|
| WKA F 80 | ±14 | ±6 | ±12 |
| WKA F 100 | ±14 | ±6 | ±12 |
Uwaga:
Wartości te obowiązują w połączeniu z komponentami Sikla. W przypadku systemów innych niż Sikla należy przestrzegać specyfikacji obciążenia zastosowanych zestawów prowadnic lub punktów stałych.
| Materiał: | Stal, HCP |
