Element bazowy do wysokich temperatur LD - HT HV
Zastosowanie
Element bazowy z regulacją wysokości, do ślizgowego prowadzenia rurociągu na odpowiedniej powierzchni. Regulacja wysokości możliwa w odstępach co 2,5 mm.
Zalecany jest do montażu na dźwigarach stalowych o min. szerokości stopy dźwigara 80 mm.
Elementy bazowe HT są przeznaczone do pracy w zakresie temperatur od 300°C do 500°C. Zależne od temperatury współczynniki korekcyjne k służą do określenia wytrzymałości w rzeczywistych temperaturach pracy. W przypadku konstrukcji nośnej należy uwzględnić oczekiwane temperatury zgodnie z normą DIN EN 13480-3 tabela 13.11.2-2.
Zakres dostawy

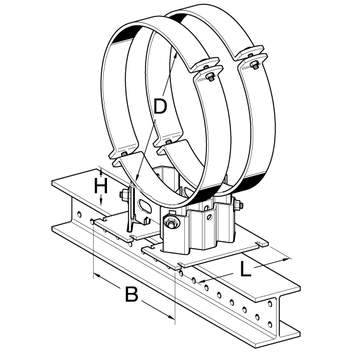

Cześć górna elementu jest połączona z każdą z części dolnych, co umożliwia regulację wysokości. W celu zminimalizowania wystawania uszu obejmy na boki, obrócone zostały obejmy od średnicy DN 300 o 45° w stosunku do osi (patrz: rysunek).
Montaż
Obydwie części elementu muszą być montowane na jednakowej wysokości w celu zagwarantowania poprawnego ułożenia płytek ślizgowych.
Dane techniczne
| Typ | Wysokość H w momencie dostawy [mm] | Wysokość H zakres reg. wysokości [mm] | B [mm] DN 200 - 300 | B [mm] DN 350 - 600 |
|---|---|---|---|---|
| LD - HV 150 | 150 | 116 ... 168,5 | 285 | 325 |
| LD - HV 200 | 200 | 171 ... 223,5 | 285 | 325 |
| Współczynnik tarcia µstatyczne Stopa elementu bazowego (bez płyty ślizgowej) / profile siFramo i Simotec: | 0,30 |
Moment dokręcania połączeń śrubowych:
| Śruba naprężająca | Moment dokręcania [Nm] | Regulacja wysokości | Moment dokręcania [Nm] |
|---|---|---|---|
| DN 250 - 600 | 60 | Śruby | 80 |
| Wymiary: | |
| Płyta metalowa: | L = 250 mm |
| Materiał: | |
| Elementy metalowe: | EN 10028-2 - 16Mo3, odporna na wysoką temperaturę powłoka proszkowa, czarna |
| Śruby, nakrętki do regulacji wysokości: | A4-80 |
| Śruby, nakrętki obejm: | A4-70 |
| Temperatura mediów: | 300°C do 500°C |
| Test mgły solnej: | Odporność > 500 godzin |
Dopuszczenia / Deklaracje zgodności
Termin dostawy na zapytanie - towary są produkowane na zamówienie.
