Podpory rurociągów

Element bazowy LK - HV 150

Zastosowanie

Element bazowy z regulacją wysokości, z wkładką izolacyjną PUR, do mocowania na dźwigarach stalowych o szerokości stopy powyżej 80 mm. Regulacja wysokości możliwa w odstępach co 2,5 mm.

Zakres dostawy

Część górna i dolna są ze sobą połączone i podlegają regulacji wysokości. Płytka ślizgowa zamontowana w dolnej części elementu. W zakresie dostawy zamontowana obejma, blaszka rozkładająca obciążenie i izolacja.

Dane techniczne

Wielkość
Forma
Wysokość H
w momencie dostawy [mm]
Wysokość H
zakres reg. wysokości [mm]

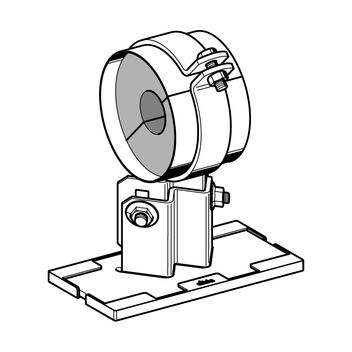

DN 25 - 50 1 obejma 150 137,5 ... 167,5
DN 65 - 80 1 obejma 150 147,5 ... 177,5

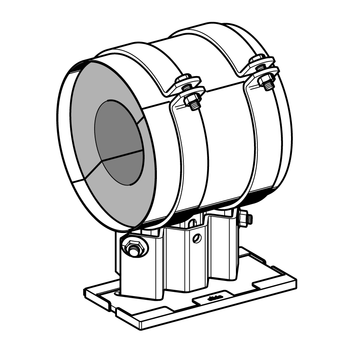

DN 100 - 250 2 obejmy 150 150 ... 180
DN 300 2 obejmy 150 150 ... 160

Moment dokręcania do połączeń śrubowych:

Śruba naprężająca
Moment dokręcania
Regulacja wysokości
Moment dokręcania
[Nm]
DN 25 - 80 25 Śruby 80
DN 100 - 300 30 Śruby 80

Grubość wkładek tłumiących:

Rozmiar
Grubość wkładki
[mm]
DN 25 - 50 50
DN 65 - 250 60
DN 300 80

Przy układaniu należy wziąć pod uwagę przepisy normy DIN 4140 (ewentualnie powstałe rysy należy zamknąć pastą uszczelniającą).

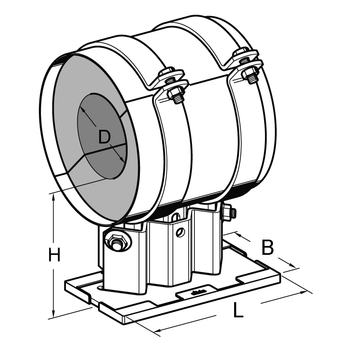

Wymiary:
Płyta metalowa:
L = 250 mm x B = 100 mm
Łącznie z płytką ślizgową:
L = 256 mm x B = 105 mm

Materiał:
Części metalowe:
Stal, HCP
Złączki gwintowane, nakrętki:
Stal, HCP
Płytka ślizgowa:
Poliamid 6.0, wzmocniony włóknem szklanym, czarny
Izolacja:
PUR, 200 kg/m 3
Blaszka rozkładająca obciążenie
Stal 1.0350, taśma ocynkowana zgodnie z DIN EN 10346
Zakres temperatur dla izolacji:
-70°C do +120°C
Zakres temperatur dla płyty ślizgowej:
-20°C do +130°C
Temperatura medium:
Możliwe do stosowania temperatury mediów należy obliczyć indywidualnie, aby uniknąć ewentualnej kondensacji.
Klasa odporności ogniowej:
EL zgodnie z normą DIN EN 13501-1

Zaświadczenie: Dobrowolny nadzór zewnętrzny nad wyrobami budowlanymi 2024 (tłumaczenie) plik PDF | 188.8 KB

Dopuszczenia / Deklaracje zgodności

TypD (rura)
[mm]
G
[kg]
Opak.
[szt.]
Nr. artykułu
LK - HV 150 DN 2533,74,11 110110
LK - HV 150 DN 3242,44,21 110111
LK - HV 150 DN 4048,34,31 110112
LK - HV 150 DN 5060,34,41 110113
LK - HV 150 DN 6576,16,21 110114
LK - HV 150 DN 8088,96,61 110115

LK - HV 150 DN 100114,312,01 110116
LK - HV 150 DN 125139,713,91 110117
LK - HV 150 DN 150168,314,51 110118
LK - HV 150 DN 200219,116,61 110119
LK - HV 150 DN 250273,018,61 110120
LK - HV 150 DN 300323,924,21 110121
