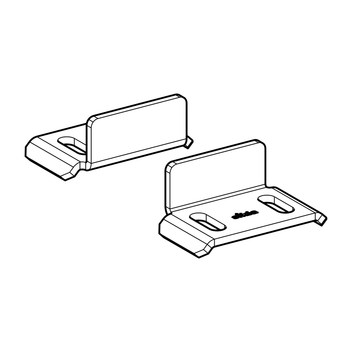

Kątownik prowadzący FW F L/Z
Zastosowanie

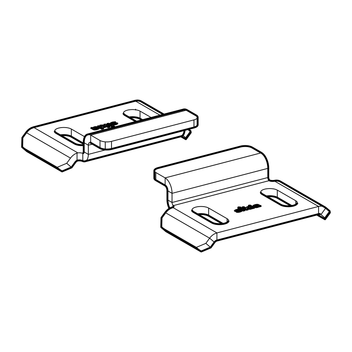

Ten rodzaj kątownika umożliwia prowadzenie podpór rurociągów (łożysk) o zróżnicowanych grubościach płytek podstawy. Różne warianty typu kątownika Z nadają się do stosowania przy podanych max. grubościach płytek (t).
Zakres dostawy
Dostawa w komplecie, składa się z 2 kątowników.
Montaż

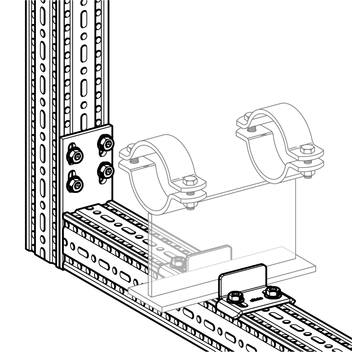

Montaż do profilu F 80 lub F 100 za pomocą 2 wkrętów kształtowych FLS F do każdego kątownika, tj. do montażu kompletu potrzebne są 4 wkręty.
Przy elemencie typu Z istnieje tolerancja 3 mm przy pionowej osi-z. W przypadku pozostałych typów należy zachować 3-mm tolerancję w osi -y.
Dane techniczne
| Typ | Dop. obciążenie Fy [kN] | Dop. moment przez Fy* [kNm] | Dop. obciążenie Fz [kN] |
|---|---|---|---|
| FW F 80, wszystkie typy Z | 1,9 | 0,4 | 5,0 |
| FW F 80, typ L | 1,9 | - | - |
| FW F 100, wszystkie typy Z | 1,9 | 0,4 | 6,4 |
| FW F 100, typ L | 1,9 | - | - |

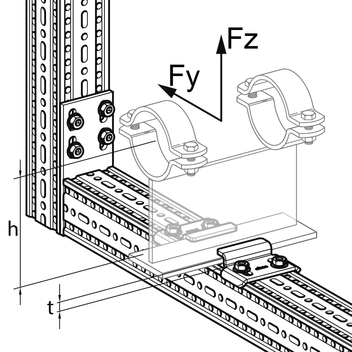

* Moment liczony jest przez M = Fy x h, przy czym dop. obciążenie dla Fy nie może zostać przekroczone. Wymiar h odnosi się od środka rury do górnej krawędzi płyty łożyska.
Ustalenie max. dop. obciążenia nastąpiło na podstawie przeprowadzonych badań, w oparciu o normę DIN EN 13480-3, załącznik J.
Należy dodatkowo skontrolować obciążalność zastosowanego łożyska.
| Materiał: | Stal, HCP |
Dopuszczenia / Deklaracje zgodności
* Pasuje do wszystkich Elementów bazowych Sikla.
