Podpory rurociągów

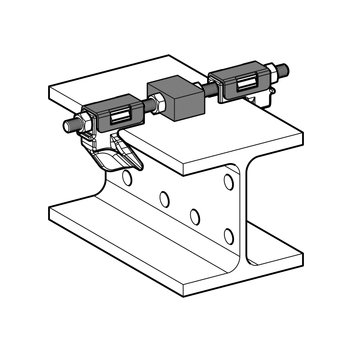

Łożysko osadzone LR - H 20

Zastosowanie

Łożysko jako podpora swobodna dla rurociągów o średnicach nominalnych DN 15 do DN 300, do mocowania na dźwigarach o szerokości kołnierza 80-300 mm i max. grubości kołnierza dźwigara 20 mm.

Zakres dostawy

Zmontowany wstępnie zestaw, składa się z:
2 haków napinających z nakładkami ślizgowymi
1 nakładki ślizgowej PA
1 złączki gwintowanej M10
4 nakrętek M10

Montaż

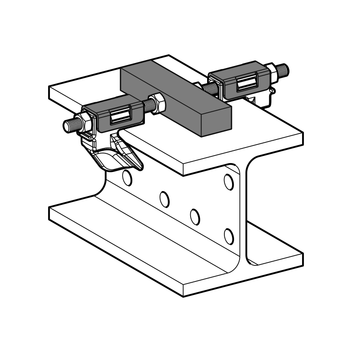

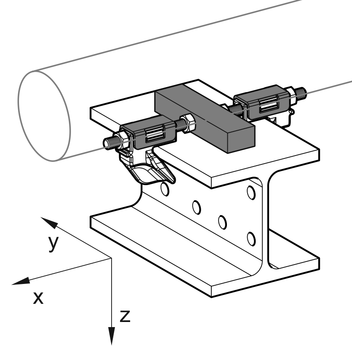

Zmontowane wstępnie haki napinające zablokować na dźwigarze, następnie dokręcić nakrętki (10Nm). W przypadku szerokości dźwigara < 100 mm należy usunąć obydwie nakrętki z nakładki PA (ślizgowej). Rura porusza się swobodnie, bezpośrednio po nakładce PA. Jeśli ze względów użytkowych konieczne będą dłuższe drogi ślizgu w osi Y (> 40 mm) lub też zastosowane zostaną średnice rur > DN 100, wówczas zaleca się stosowanie nakładki ślizgowej PA typ 100.

Dane techniczne

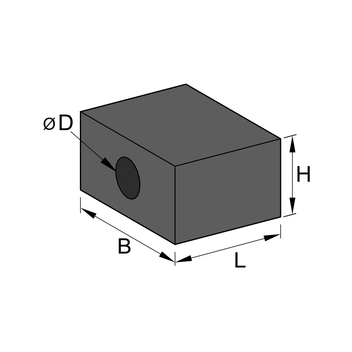

Nakładka ślizgowa:

Typ
H
[mm]
L
[mm]
B
[mm]
D
[mm]
30 20 30 40 10,2
100 20 30 120 10,2

Typ
Szer. kołnierza dźwigara
[mm]
80/120 80 - 120
140/160 121 - 160
180/220 161 - 220
240/260 221 - 260
280/300 261 - 300

Materiał:
Haki napinające:
Stal, HCP
Złączki gwintowane, nakrętki:
Stal, HCP
Nakładka PA (ślizgowa):
Poliamid 6.0, 30 % wzmocniona włóknem szklanym, czarna
Zakres działania temperatur:
-20 do +130° C (na nakładce PA)
TypG
[kg]
Opak.
[szt.]
Nr. artykułu
LR - H 20 30-80/1200,710 113647
LR - H 20 30-140/1600,71 113648
LR - H 20 30-180/2200,71 113649
LR - H 20 30-240/2600,71 113650
LR - H 20 30-280/3000,81 113651

LR - H 20 100-80/1200,810 113653
LR - H 20 100-140/1600,81 113654
LR - H 20 100-180/2200,91 113655
LR - H 20 100-240/2600,91 113656
LR - H 20 100-280/3000,91 113657
