Zawiesia cięgnowe

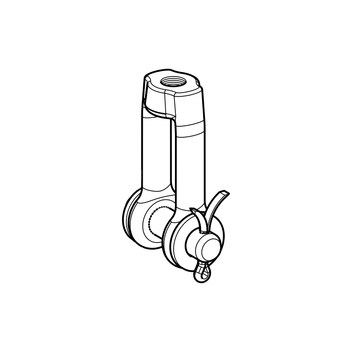

Uchwyt gwintowany GWB HCP
Zastosowanie

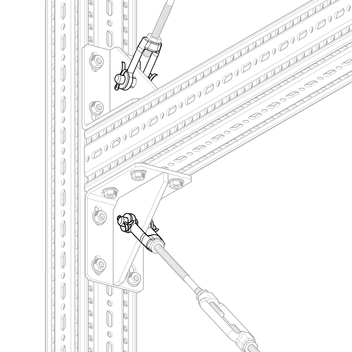

Uchwyt służy do tworzenia odciągów i stężeń np. przy konstrukcjach wykonanych z systemu siFramo.
Montaż
Łączenie na uchwycie gwintowanym za pomocą złączki dwugwintowej lub pręta gwintowanego.

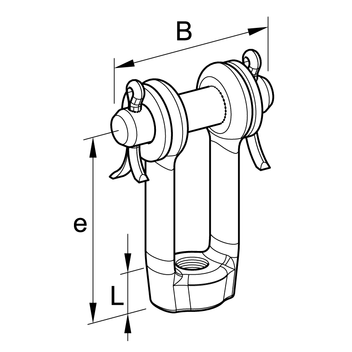

Dane techniczne
| Typ | Max. dop. obciążenie w ciągu [kN] | e [mm] | L [mm] | B [mm] |
|---|---|---|---|---|
| M10 | 13,6 | 52,5 | 10 | 40 |
| M12 | 21,4 | 70,5 | 12 | 50 |
| M16 | 45,3 | 80 | 16 | 60 |
| Materiał: | Stal, HCP |
Dopuszczenia / Deklaracje zgodności
KOT 2023/2586
Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2023_2586 plik PDF | 185.2 KB SIKLA Krajowa Ocena Techniczna ITB-KOT-2023/2586 plik PDF | 38.7 MB Znak budowlany B plik PDF | 153.7 KB
