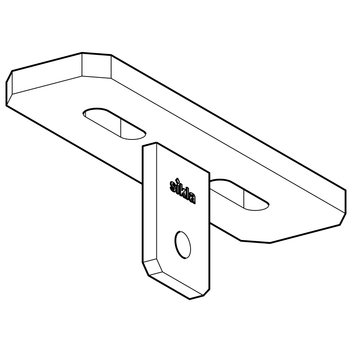

Płyta podwieszana HP 80/99




Zastosowanie

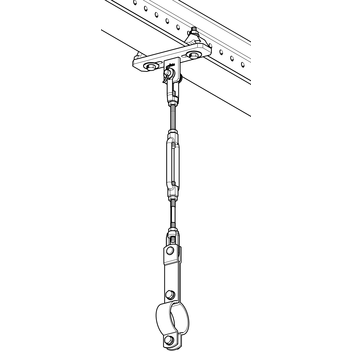

Płyta podwieszana mocowana może być do istniejącego korpusu budowlanego , np. do istniejącego dźwigara stalowego o szer. kołnierza 80-99 mm. Płyta podwieszana służy jako element bazowy do dalszych połączeń w zawiesiach ciągnowych w systemie Sikla np. z pomocą zestawu przyłączeniowego LKV w rozmiarach M10 do M16 i obejmy Stabil Form C LK.
Montaż

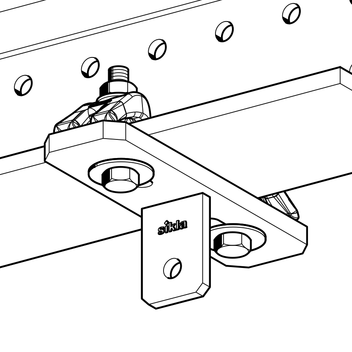

Płyta podwieszana HP 80/99 mocowana jest do do istniejącej konstrukcji stalowej przy użyciu zestawu montażowego MS 5P M12 S2. Kolejną opcją jest mocowanie płyty do stropu betonowego przy użyciu dwóch kotew M12 do dużych obciążeń.
Typ A: Zawiesie cięgnowe przebiega poprzecznie do dźwigara
Typ B: Zawiesie cięgnowe przebiega wzdłuż dźwigara
Dane techniczne
Typ | max. dop. obciązenie w ciągu [kN] |
---|---|
M10 | 11,2 |
M12 | 12,1 |
M16 | 12,5 |
Zdefiniowanie wymagań dot. wykonania i konstrukcji elementów budowlanych, ich interpretacja, jak również przedstawienie odpowiednich dowodów i badań obciążeniowych, nastąpiło w oparciu o wytyczne VGB R 510 L, część I, KTA 3205.3 oraz DIN EN 13480-3.

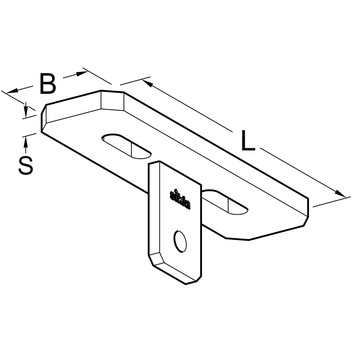

L [mm] | B [mm] | S [mm] |
---|---|---|
200 | 60 | 12 |
Materiał: | Stal, HCP |
Uwaga: Dostawa na zapytanie
