Zawiesia cięgnowe
Zestaw napinający SPZ HCP
Zastosowanie

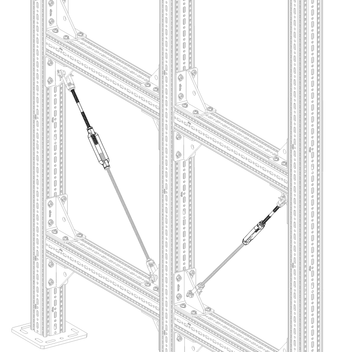

Zestaw służy do tworzenia odciągów i stężeń np. przy konstrukcjach wykonanych z systemu siFramo.
Zakres dostawy

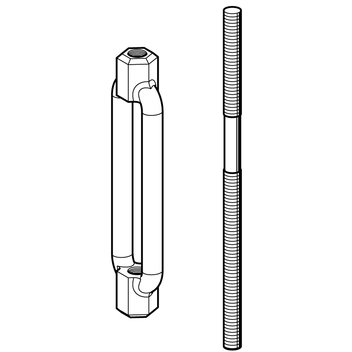

Zestaw napinający SPZ, składa się z:
1 korpusu napinającego
1 złączki dwugwintowej z gwintem lewy-prawy
Montaż
Połączenie z konstrukcją za pomocą np. uchwytów gwintowanych GWB; z jednej strony złączki dwugwintowej, z drugiej za pomocą pręta gwintowanego.
Dane techniczne
Typ | Max. dop. obciążenie w ciągu [kN] |
---|---|
M10 | 13,6 |
M12 | 21,4 |
M16 | 45,3 |
Korpus napinający:
Typ | L [mm] | L1 [mm] | e [mm] |
---|---|---|---|
M10 | 125 | 10 | 62,5 |
M12 | 125 | 12 | 62,5 |
M16 | 150 | 16 | 75 |

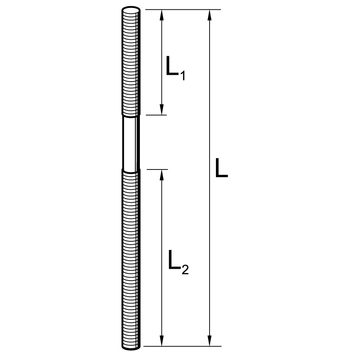

Złączka dwugwintowa:
Typ | L [mm] | L1 [mm] | L2 [mm] |
---|---|---|---|
M10 | 250 | 80 | 130 |
M12 | 250 | 80 | 130 |
M16 | 250 | 80 | 130 |
Materiał: | Stal, HCP |
