System siFramo 80

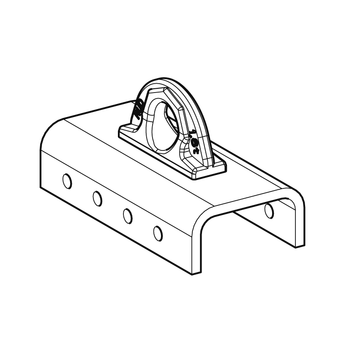

Uchwyt do podnoszenia KLA F
Zastosowanie
Uchwyt do podnoszenia konstrukcji siFramo za pomocą urządzenia podnoszącego (np. dźwigu). Niezniszczalna konstrukcja do wielokrotnego podnoszenia w wielu projektach.
Montaż

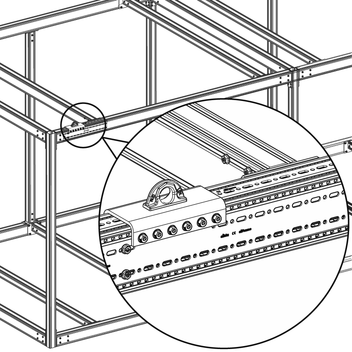

Uchwyt do podnoszenia KLA F jest połączony z profilami nośnymi TP F:
TP F 80: 8 x SCR FLA TT M10 x 30 HCP (nr. artykułu 116479)
TP F 100 i 100/160: 12 x SCR FLA TT M10 x 30 HCP (nr. artykułu 116479)
(Uchwyt do podnoszenia dostarczany z odpowiednimi śrubami w komplecie).
Moment dokręcania SCR FLA TT: 20 Nm
Dane techniczne

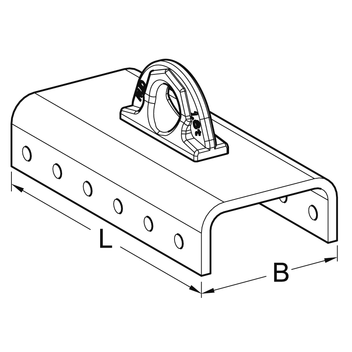

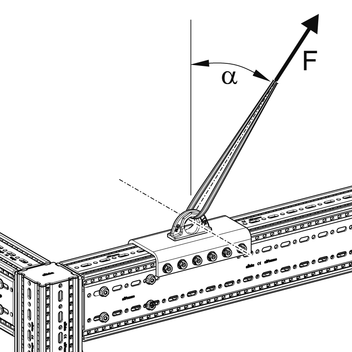

| Type | L [mm] | B [mm] | F_max [kN] α = 0° | F_max [kN] α ≥ 0° - 45° | F_max [kN] α ≥ 45° - 60° |
|---|---|---|---|---|---|
| KLA F 80 | 200 | 100 | 16,0 | 11,0 | 8,0 |
| KLA F 100 | 250 | 120 | 16,0 | 11,0 | 8,0 |
| Materiał: | Stal |
| Powierzchnia: | Malowanie proszkowe, RAL 2005 (pomarańczowy sygnałowy) |
