System siFramo 80

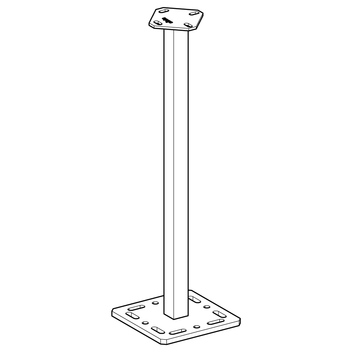

Słupek dachowy DF PL

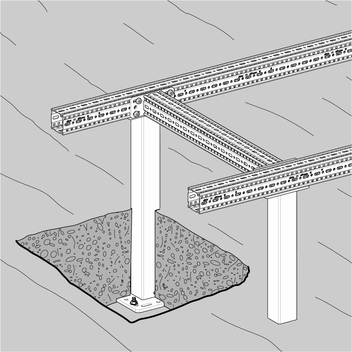

Zastosowanie

Umożliwia bezpośrednie połączenie konstrukcji wykonanych z szyn montażowych MS 41 oraz z siFramo odpowiednio za pomocą uchwytów WBD 41, Adapterów STA F80 lub STA F100 na różnych rodzajach dachów.

Montaż

Połączenie uchwytów WBD 41, STA F 80, STA F100 i konsol AK F 80 / F 100 za pomocą 4 śrub sześciokątnych M10 oraz odpowiednich podkładek i nakrętek.
Mocowanie na dachach i do betonu za pomocą wytrzymałych kotew M12.
Ważne: Otwory odpływowe cynku w rurze nośnej muszą być po montażu uszczelnione. Jeśli w rurze nośnej wymagana jest izolacja, może być ona zapewniona przez klienta, np. poprzez pianę izolacyjną.

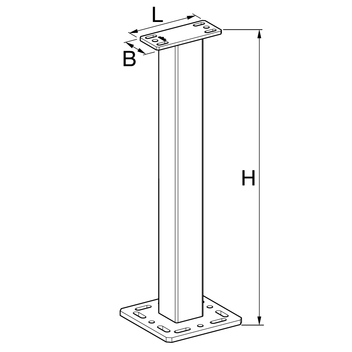

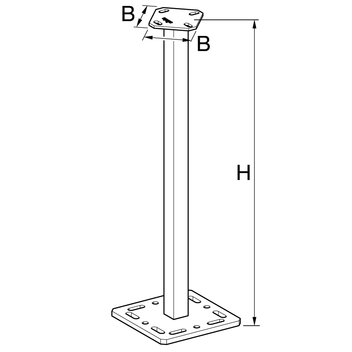

Dane techniczne

Typ
B
[mm]
L
[mm]
H
[mm]
41 135   500/750/1000
80 80 190 500/750/1000
100 100 210 500/750/1000

Wymiary płyty podstawy
B x B x t [mm]
Perforacja do
kotwienia
220 x 220 x 12 M12

Typ
Siła pozioma
[kN]
Nacisk
[kN]
41 H=500 3,28 46
41 H=750 2,18 46
41 H=1000 1,64 46
80 H=500 7,38 70,5
80 H=750 4,92 70,5
80 H=1000 3,69 70,5
100 H=500 14,9 84,4
100 H=750 9,9 84,4
100 H=1000 7,45 84,4

Materiał:
Stal, HCP

TypG
[kg]
Opak.
[szt.]
Nr. artykułu
DV PL 40 x 40 - 5006,931 439820
DV PL 40 x 40 - 7507,991 400466
DV PL 40 x 40 - 10009,051 417848
DV PL 80 x 80 - 5009,741 412765
DV PL 80 x 80 - 75012,061 438558
DV PL 80 x 80 - 100014,381 439593
DV PL 100 x 100 - 50011,041 413944
DV PL 100 x 100 - 75014,351 400464
DV PL 100 x 100 - 100017,301 400465
