System siFramo 80
Uchwyt do profilu TPH F 80
Zastosowanie

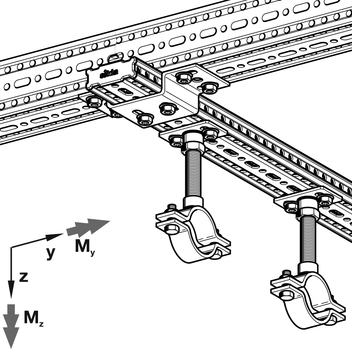

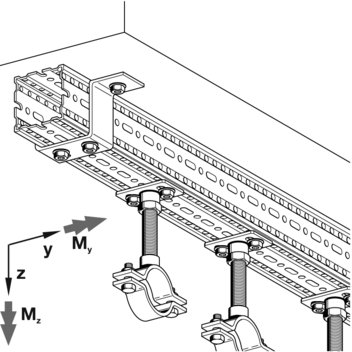

Uchwyt kształtowy, do profilu F 80 lub F 80/30. Mocowanie bezpośrednio do korpusu budowlanego lub do wolnostojących albo wbetonowanych profili. Typ TPH F 80 C i 80/30 C można stosować jako łącznik krzyżowy do profili F 80 lub F 80/30.
Montaż
Łączenie do szyn za pomocą płytki gwintowanej CC 41 i śruby M10 x 25.
Łączenie do profili F 80 lub F 80/30 za pomocą wkrętów kształtowych FLS F.
Dane techniczne
| Typ | L x b x s [mm] | ø d1 [mm] | Otwór podłużny LL1 d x a [mm] | Otwór podłużny LL2 d x a [mm] |
|---|---|---|---|---|
| TPH F 80/30 | 181 x 50 x 4 | 13 | 11 x 20 | - |
| TPH F 80/30 C | 199 x 80 x 4 | 14 | 11 x 20 | 11 x 20 |
| TPH F 80 | 181 x 50 x 4 | 13 | 11 x 20 | - |
| TPH F 80 C | 199 x 80 x 4 | 14 | 11 x 20 | 11 x 20 |
| Typ | Fx [kN] | Fy [kN] | Fz [kN] | My [kNm] | Mz [kNm] |
|---|---|---|---|---|---|
| TPH F 80/30 | 6,2 | 20,8 | 13,6 | 0,9 | 0,9 |
| TPH F 80/30 C | 6,2 | 12,7 | 12,3 | 0,6 | 0,5 |
| TPH F 80 | 6,2 | 20,8 | 13,6 | 0,9 | 0,9 |
| TPH F 80 C | 6,2 | 12,7 | 12,3 | 0,6 | 0,5 |
Podane wartości to dopuszczalne obciążenia zawierające częściowe wskaźniki bezpieczeństwa γM2 = 1,25 (DIN EN 1993-1-8:2010-12, Tab. 2.1) oraz γG = 1,35 (DIN EN 1990:2010-12, Tab. A1.2(B)) do obciążeń stałych.
| Material: | Stal, HCP |
Dopuszczenia / Deklaracje zgodności
Environmental Product Declaration siFramo plik PDF | 679.9 KB
