System siFramo 80

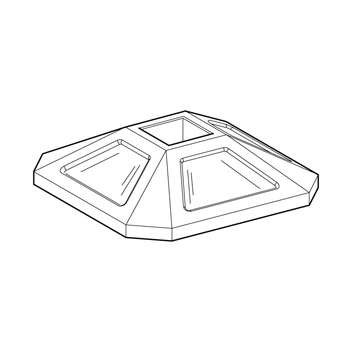

Podstawa SHB SQF F 80

Zastosowanie

Kompleksowe rozwiązanie z syntetycznego kauczuku do dachów płaskich i pokrytych folią. Można stosować również do ustawiania urządzeń w pomieszczeniach zamkniętych - np. piwnicach. W połączeniu z elementami systemu montażowego siFramo F 80 można tworzyć różnorodne rozwiązania wsporcze. Przepuszczający wodę kauczuk gwarantuje stabilność wsparcia i przyczynia się do równomiernego rozłożenia obciążeń.

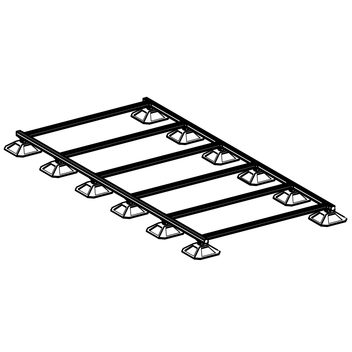

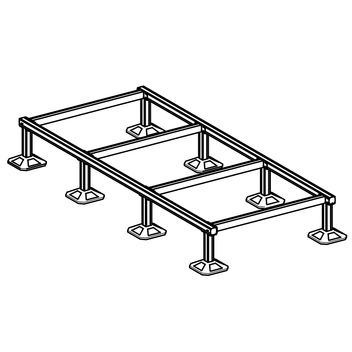

Podstawa w szczególności nadaję się do ustawiania na niej różnego typu urządzeń, agregatów, rurociągów, kanałów wentylacyjnych i tras komunikacyjnych.


Do podstawy SHB SQF F80 można przyłączyć profil nośny TP F 80.

Montaż

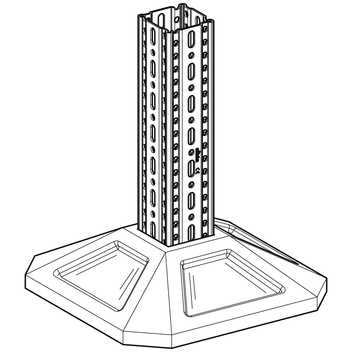

Profil nośny TP F 80 wsunąć w otwór podstawy.

Dane techniczne

Typ
max. dop. obciążenie
(nacisk) FN [kN]
Wysokość
[mm]
Głębokość osadzenia
[mm]
SQF 350 16 100 70
SQF 500 16 130 90

Testy w celu ustalenia wartości sił tarcia, klient przeprowadza samodzielnie. W zależności od użytej folii dachowej, klient musi zadecydować o zastosowaniu dodatkowej warstwy oddzielającej, (np. flizeliny). Przeniesienie obciążenia na konstrukcję musi być sprawdzone przez klienta.

Materiał:
SBR (Styren-Butadien-Kauczuk)
TypWym. płytki
podstawy [mm]
G
[kg]
Opak.
[szt.]
Nr. artykułu
SHB SQF F 80-350350 x 3505,01 218865
SHB SQF F 80-500500 x 50013,51 218868
