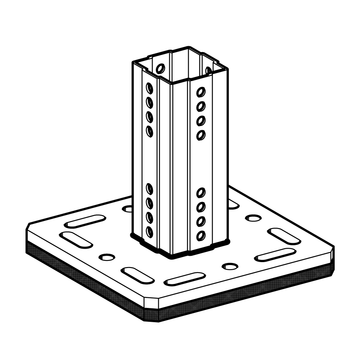

Podstawa SHB F 80
Zastosowanie

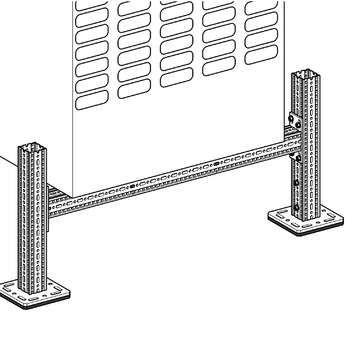

Kompletny element wyposażony w matę tłumiącą do stosowania na dachach płaskich i dachach pokrytych folią, jak również do ustawiania urządzeń w pomieszczeniach zamkniętych np. piwnicach. W kombinacji z elementami systemu montażowego Sikla możliwa jest realizacja dowolnych rozwiązań konstrukcyjnych. Przepuszczająca wodę mata kauczukowa gwarantuje stabilność konstrukcji przy jednoczesnym zapewnieniu równomiernego rozłożenia działających sił. Przy spadku dachu do 3%, mocowany do stopy SHB profil nośny TP F lub inne elementy systemu Sikla, nie wymagają regulacji kąta położenia.
Montaż

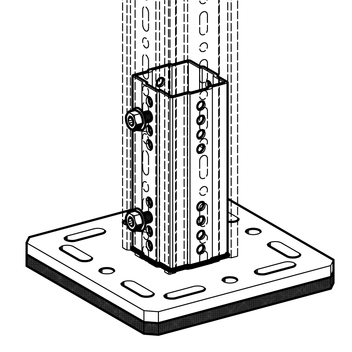

Dla typu SHB F 80-220 - łączenie za pomocą 4 wkrętów kształtowych FLS do profilu nośnego F80.
Dla typów SHB 41-7 i SHB 41-8 - łączenie za pomocą 2 śrub przez profile nośne F80 (typ 7) i F100 (typ 8).
Dane techniczne
| Max. dop. obciążenie (nacisk) FN : | 17 kN | |
| Stat. moduł elastyczności: | w oparciu o normę DIN 53513 | 0,8 - 0,9 N/mm2 |
| Dynam. moduł elastyczności: | w oparciu o normę DIN 53513 | 0,6 - 2,2 N/mm2 |
| Odkształcenie końc. pod wpływem obciążenia: | DIN 53572 | ok. 4,0 % mierzone 30 min. po zdjęciu obciążenia przy 50 % odkształcenia / 23°C po 72 godz. |
| Wytrzymałość na rozciąganie: | DIN 53571 | 0,40 N/mm2 wart. min. |
| Wydłużenie przy zerwaniu: | DIN 53571 | 70 % wart. min. |
| Wytrzymałość na zerwanie: | DIN 53515 | 3,4 N/mm2 wart. min. |
| Klasa odporności ogniowej: | DIN 4102 | B2 |
Testy w celu ustalenia wartości sił tarcia, klient przeprowadza samodzielnie. W zależności od użytej folii dachowej, klient musi zadecydować o zastosowaniu dodatkowej warstwy oddzielającej. Przeniesienie obciążenia na konstrukcję musi być sprawdzone przez klienta.
Pozostałe wymiary podstawy SHB F 80-220 - patrz uchwyt WBD F 80.
| Materiał: | Stal, HCP, kauczuk - tworzywo warstwowe |
Dopuszczenia / Deklaracje zgodności
Environmental Product Declaration siFramo plik PDF | 679.9 KB Instrukcja montażu siFramo plik PDF | 431.5 KB
