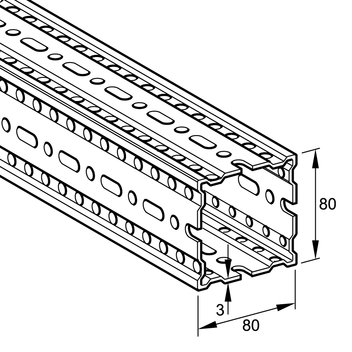

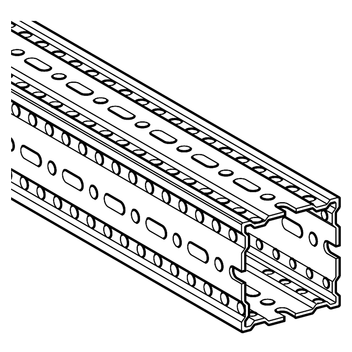

Profil nośny TP F 80
Zastosowanie
Wielofunkcyjny profil nośny, służy do tworzenia poprzecznic, kompleksowych konstrukcji, jak również jednostek trójwymiarowych różnorodnego zastosowania.
Zamknięta forma profilu daje nie tylko wysoką wytrzymałość na skręcanie, lecz również umożliwia wielorakie możliwości przyłączeniowe różnych elementów systemowych ze wszystkich czterech stron profilu bez żadnych ograniczeń.
Wzór zastosowanych otworów w połączeniu z wkrętem kształtowym daje możliwość bezstopniowego łączenia elementów z jednoczesnym uzyskaniem efektu łączenia kształtowego.
Dane techniczne

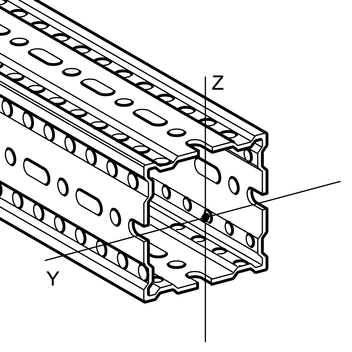

| Typ | Wskaźnik wytrzymałości [cm3 ] | Moment bezwładności [cm4 ] | Ramię bezwładności [cm] | Moment skrętu lt [cm4 ] | Przekrój poprzeczny A [cm2 ] |
|---|---|---|---|---|---|
| TP F 80 | Wy: 12,95 Wz: 12,95 | ly: 62,47 lz: 62,47 | iy: 3,58 iz: 3,58 | 48,40 | 4,94 |

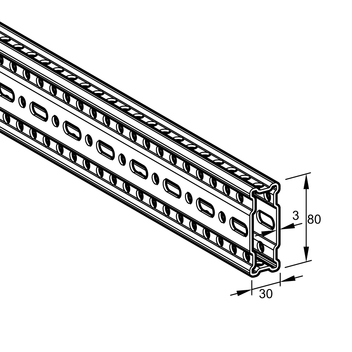

| TP F 80/30 | Wy: 7,93 Wz: 4,15 | ly: 35,40 lz: 6,74 | iy: 3,63 iz: 1,58 | 8,58 | 2,69 |
Wszystkie wartości uwzględniają otwory.
Podane wartości znamionowe ustalone w trakcie przeprowadzania prób, są wartościami rzeczywistymi. Wielkości geometryczne (ustalone analitycznie) mogą być znacznie większe.
| Materiał: | Stal, HCP |
Dopuszczenia / Deklaracje zgodności
Produkt oznakowany znakiem CE (odpowiednia deklaracja właściwości użytkowych pod www.sikla.pl/downloads)
