System siFramo 100

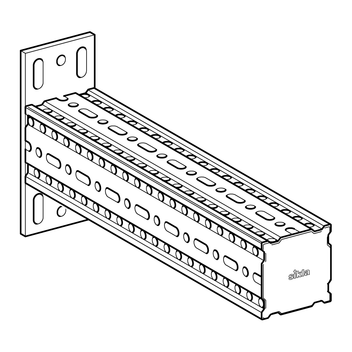

Konsola AK F 100

Zastosowanie

Gotowy element do jednoramiennego montażu na profilach nośnych F 100, jak również konsolach nośnych F 100, oraz do budowy poprzecznic za pomocą odpowiednich elementów łączących. Wariant "E" posiada płytę łączeniową z otworami z jednej strony. Okrągłe otwory w płytce podstawy umożliwiają kotwienie oraz bezpośrednie łączenie z szynami wbetonowanymi. Typy F 100-80 i F 100-80-E umożliwiają kombinacje systemowe profili nośnych F 100 z F 80/80.

Zakres dostawy

Konsola dostarczana z zaślepką.

Montaż

Łączenie kształtowe do profilu nośnego F 100 za pomocą 4 wkrętów kształtowych FLS F.

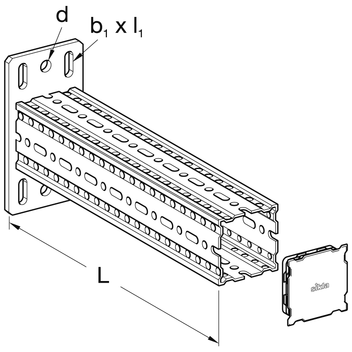

Dane techniczne

Typ
Wymiar płytki podstawy
[mm]
L
[mm]
d
[mm]
b1 x l1
[mm]
AK F 100-400 210 x 100 x 8 400 14 11 x 20
AK F 100-800 210 x 100 x 8 800 14 11 x 20
AK F 100-1200 210 x 100 x 8 1200 14 11 x 20
AK F 100-E - 600 185 x 100 x 8 600 - 11 x 20
AK F 100-80 - 400 190 x 100 x 8 400 14 11 x 20
AK F 100-80 - 800 190 x 100 x 8 800 14 11 x 20
AK F 100-80-E - 600 170 x 100 x 8 600 - 11 x 20

Wykonanie:
Płytka zespawana z profilem F 100
AK F 100-80 z profilem F 80
Materiał:
Stal, HCP

Dopuszczenia / Deklaracje zgodności

Produkt oznakowany znakiem CE (odpowiednia deklaracja właściwości użytkowych pod www.sikla.pl/downloads)
ETA-24/0471

Konsola AK F plik PDF | 1.6 MB Environmental Product Declaration siFramo plik PDF | 679.9 KB siFramo - ETA-24/0471 plik PDF | 2.2 MB

TypG
[kg]
Opak.
[szt.]
Nr. artykułu
AK F 100-4005,71 113068
AK F 100-80010,11 113069
AK F 100-120014,71 113419
AK F 100-E-6007,81 113070
AK F 100-80 - 4003,61 117143
AK F 100-80 - 8006,01 117144
AK F 100-80-E - 6004,71 117254
