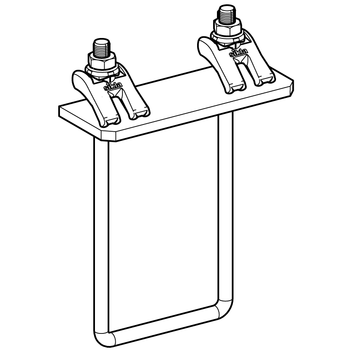

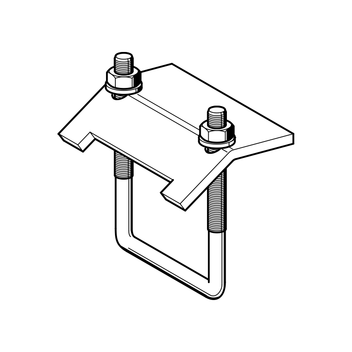

Klamra łącząca SB F 100
Zastosowanie
Element łączący, przeznaczony do dwustronnego mocowania profili nośnych F 100, poprzecznic i wsporników do dźwigarów stalowych.
Zakres dostawy
Typ SB F 100-16:
Uchwyt gwintowany M10
Płytka
2 nakrętki sześciokątne M10
2 podkładki
Typ SB F 100-40 und 100/160-40
Uchwyt gwintowany M12
Płytka
2 łapy dociskowe SPA 5P AU
2 nakrętki sześciokątne M12

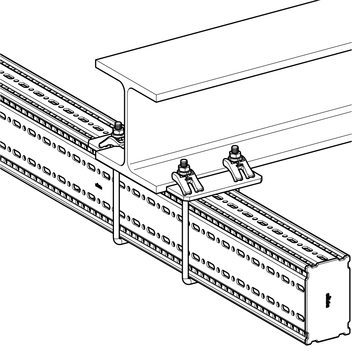

Montaż
Klamry łączące używane są zawsze parami.
Typ 16 stosowany do grub. dźwigara do 16 mm.
Typ 40 stosowany do grub. dźwigara do 40 mm.
Dane techniczne
| Typ | Gwint | Moment dokręcający [Nm] | Fz na każdą klamrę[kN] | Fy [kN] | My [kNm] | Mz [kNm] |
|---|---|---|---|---|---|---|
| SB F 100-16 | M10 | 40 | 9,5 | * | * | * |
| SB F 100-40 | M12 | 85 | 16 | * | * | * |
| SB F 100/160-40 | M12 | 85 | 16 | * | * | * |
* Dopuszczalne siły poprzeczne oraz momenty obciążeń należy odczytać z techniki montażu, porównując odpowiednie przykłady.
| Materiał: | Stal, FK 8.8, HCP |
Dostępne również z powłoką DUALSHIELD C5H do środowisk o wysokiej korozyjności.
