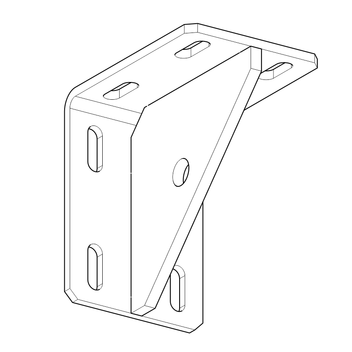

Kątownik WD F 100
![](/sixcms/media.php/443/thumbnails/A430_winkel_WD_F100_120-120_vu.tif.61714.png)
![](/sixcms/media.php/443/thumbnails/A822_WD_F100_120-120_anw04.tif.61722.png)
![](/sixcms/media.php/443/thumbnails/WD_F_100_10382_AW04.tif.66161.png)
![](/sixcms/media.php/443/thumbnails/A822_WD_F100-100_160_anw02.tif.61738.png)
Zastosowanie

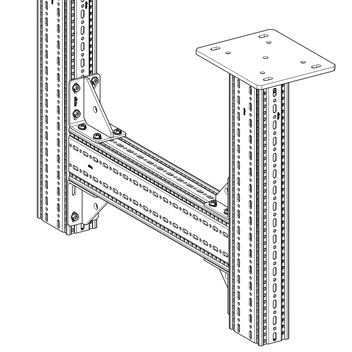

Kątownik służy do tworzenia połączeń pod kątem prostym pomiędzy profilami nośnymi TP F 100 i 100/160. Użycie przy montażu wkrętu kształtowego FLS F gwarantuje powstanie niezawodnego, kształtowego łączenia.
Łączniki realizowane z pomocą kątownika WD F 100 umożliwiają dużą różnorodność konstrukcji, a jednocześnie zapewniają wysoką ich nośność.

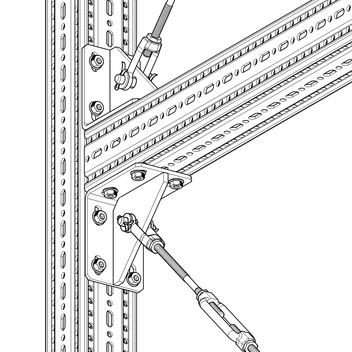

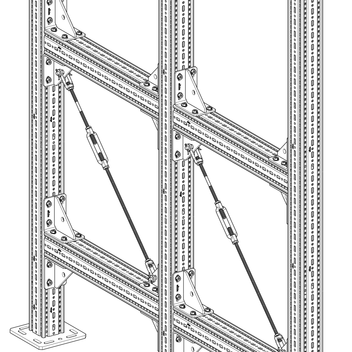

Umieszczone w kątowniku otwory (średnica - 18 mm) umożliwiają montaż odciągów, przez co elementy mogą zostać zastosowane przy bardzo kompleksowych rozwiązaniach.
Montaż
Zawsze należy używać dwóch kątowników (para). Do każdego kątownika należy użyć 8 wkrętów kształtowych FLS F.
Dane techniczne
Typ | Dop. obc. w ciągu z otworami [kN] |
---|---|
WD F 100 140/140 | 45,3 |
Materiał: | Stal, HCP |
Dopuszczenia / Deklaracje zgodności
Produkt oznakowany znakiem CE (odpowiednia deklaracja właściwości użytkowych pod www.sikla.pl/downloads)
Kątownik WD F plik PDF | 88.4 KB Environmental Product Declaration siFramo plik PDF | 679.9 KB
