System siFramo 100

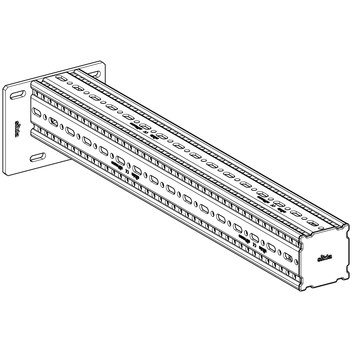

Konsola AK F 160-100-E
Zastosowanie

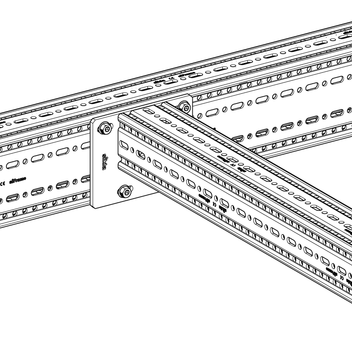

Gotowy element do jednoramiennego montażu na profilach nośnych F 100/160 (po stronie o szer. 160), jak również konsolach nośnych TKO F 100/160, oraz do budowy poprzecznic za pomocą odpowiednich elementów łączących.
Montaż
Łączenie kształtowe do profilu nośnego F 100/160 (po stronie o szer. 160) za pomocą 4 wkrętów kształtowych FLS F. Mocowanie do ścian i stropów za pomocą 4 kotew do dużych obciążeń M10.
Dane techniczne

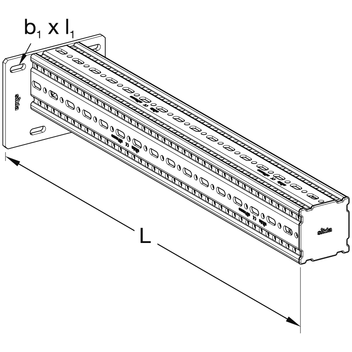

| Typ | Wymiar płytki podstawy [mm] | L [mm] | b1 x l1 [mm] |
|---|---|---|---|
| AK F 160-100-E-800 | 160 x 200 | 800 | 11 x 20 |
| AK F 160-100-E-1200 | 160 x 200 | 1200 | 11 x 20 |
| Wykonanie: | Płyta zespawana z profilem nośnym F 100 |
| Materiał: | Stal, HCP |
Dopuszczenia / Deklaracje zgodności
Produkt oznakowany znakiem CE (odpowiednia deklaracja właściwości użytkowych pod www.sikla.pl/downloads)
