Zastosowanie

Uchwyt pałąkowy RUB 46 do mocowania rur na profilu montażowym PRO 46. Uchwyt pałąkowy stosowany może być w funkcji mocowania kierunkowego, jak i punktu stałego dla rur w położeniu poziomym i pionowym.

Zakres dostawy

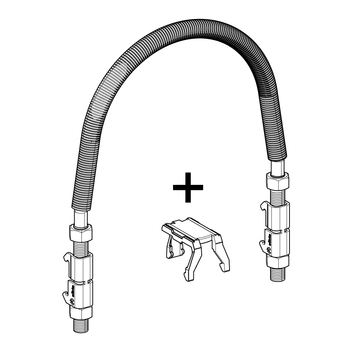

Kompletnie zmontowany jako zestaw, składający się z:
2 x uchwyt do profilu montażowego MPK 46
2 x nakrętki z każdej strony
1 x uchwyt pałąkowy z wężem ECT (do separacji elektrochemicznej)
1 x Nakładka ślizgowa GA 41-46 (w zestawie)

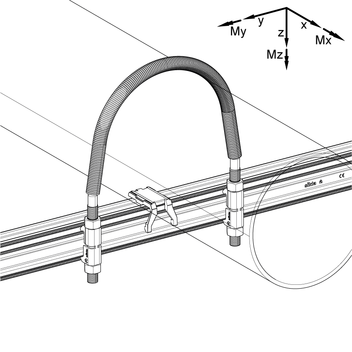

Montaż

W przypadku stosowania uchwytu w funkcji mocowania kierunkowego, obie nakrętki znajdujące się w zakresie dostawy, czyli zarówno górna jak i dolna, muszą być dokręcone do profilu. Rura umieszczona w uchwycie powinna zachować swobodę ruchu. W przypadku stosowania uchwytów w funkcji punktu stałego nie należy przekraczać dopuszczalnych sił przenoszonych na korpus budowlany oraz sił zginających na uchwyt pałąkowy.

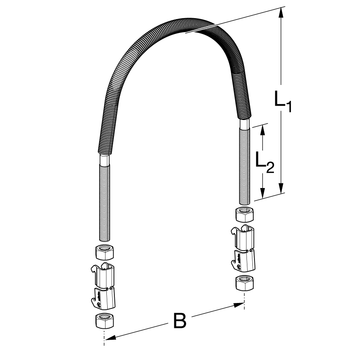

Dane techniczne
