System montażowy siMetrix 46

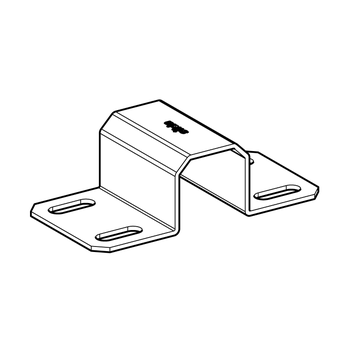

Uchwyt do profilu MPH 46
Zastosowanie
Realizacja połączenia krzyżowego pomiędzy różnymi systemami Sikla siMetrix, siFramo i Siconnect.
Typ MPH PRO 46 W do bezpośredniego połączenia z konstrukcją budynku.
Zakres dostawy
| Typ PRO 46 - 41: | w zestawie z 2 x zestawem bloków wstępnie zmontowanych |
| Typ MS 41 - 46: | w zestawie z 2 x płytkami gwintowanymi wstępnie zmontowanymi |
Montaż

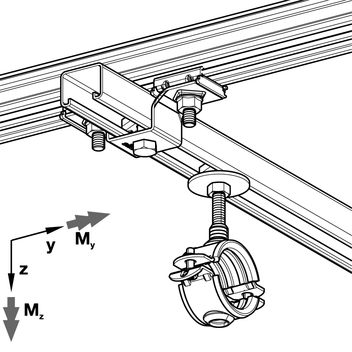

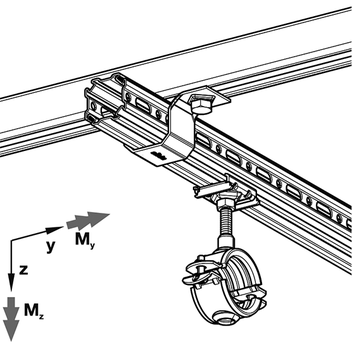

Połączenie profilu montażowego PRO 46 z profilem nośnym TP F 80 lub 100 za pomocą wkrętów FLS F. Połączenie profilu montażowego PRO 46 i szyny montażowej MS 41 odbywa się za pomocą płytek gwintowanych. Szyna montażowa MS 41 jest połączona krzyżowo z profilem montażowym PRO 46 po obu stronach za pomocą bloku PBH 46.
Dane techniczne

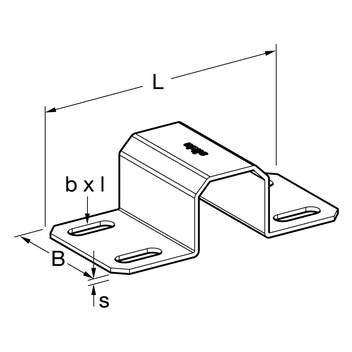

| Typ | L [mm] | B [mm] | s [mm] | b x l [mm] |
|---|---|---|---|---|
| MPH F 80 - 46 | 162 | 80 | 3,0 | 20 x 11 |
| MPH F 100 - 46 | 162 | 100 | 3,0 | 20 x 11 |
| MPH PRO 46 - 41 | 127 | 40 | 2,5 | - |
| MPH MS 41 - 46 | 132 | 40 | 2,5 | - |
| MPH PRO 46 W | 132 | 40 | 2,5 | - |
| Typ | Fx [kN] | Fy [kN] | Fz [kN] | My [kNm] | Mz [kNm] |
|---|---|---|---|---|---|
| MPH F 80 - 46 | 0,32 | 12,0 | 10,0 | 0,61 | 0,55 |
| MPH F 100 - 46 | 0,36 | 14,0 | 12,5 | 0,99 | 0,92 |
| MPH PRO 46 - 41 | 0,32 | 1,06 | 5,73 | 0,10 | 0,30 |
| MPH MS 41 - 46 | 0,19 | 2,67 | 6,0 | 0,10 | 0,12 |
| MPH PRO 46 W | 0,32 | 1,06 | 5,73 | 0,10 | 0,30 |
| Materiał | Stal, HCP |
