System montażowy siMetrix 46
Uchwyt WBD 46
Zastosowanie

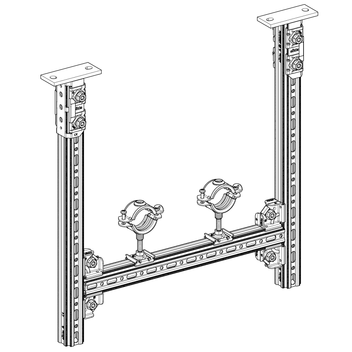

Poprzez połączenie uchwytu WBD z profilem montażowym PRO 46 powstają w prosty sposób:
- Konsole montowane do ścian, podłogi i stropu, a w szczególności
- stojaki do konstrukcji ramowych.
Montaż
Mocowanie do konstrukcji budynku odbywa się za pomocą kotew AN BZ plus lub kotew do dużych obciążeń. Alternatywne mocowanie do belek stalowych za pomocą płyty adaptera AP 46 80/120 (nr art. 802158).
Dane techniczne

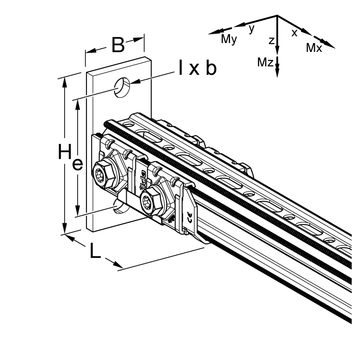

| H [mm] | B [mm] | L [mm] | d [mm] | e [mm] | l x b [mm] | Liczba bloków ze śrubą z boku |
|---|---|---|---|---|---|---|
| 120 | 50 | 137 | 13 | 90 | 15 x 13 | 4 x M10 |
| Typ | Vx,dop [kN] | ± Vy,dop [kN] | Vz,dop [kN] | - Vz,dop [kN] | My,dop [kNm] | - My,dop [kNm] | ± Mz,dop [kNm] |
|---|---|---|---|---|---|---|---|
| WBD 46 | 1,62 | 2,44 | 2,64 | 3,55 | 0,41 | 0,36 | 0,39 |
| Wykonanie: | Płytka podstawy zespawana z uchwytem profilu |
| Końcówka do wkręcania: | Gniazdo sześciokątne T50 i zewnętrzny łeb sześciokątny SW 17 |
| Moment dokręcania: | 20 Nm |
| Materiał: | Stal, HCP |
