System montażowy siMetrix 46
Łącznik montażowy PK 46
Zastosowanie

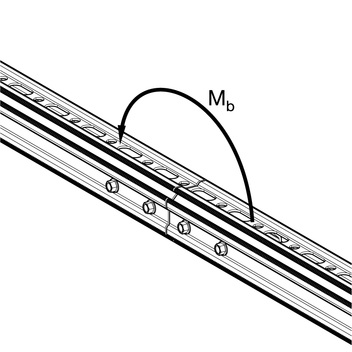

Niezawodny element łączący do łączenia dwóch profili montażowych PRO 46. Należy przestrzegać maksymalnego dopuszczalnego momentu zginającego w punkcie połączenia.
Zakres dostawy
Korpus PK 46
8 x Wkręt samowiercący SKB ST 5,5 x 16 HCP
Montaż
Mocowanie za pomocą 8 wkrętów samowiercących SKB ST 5,5 x 16 HCP z największym możliwym rozstawem wkrętów dla uzyskania optymalnej dźwigni.
Dane techniczne

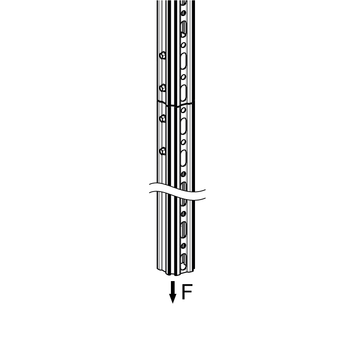

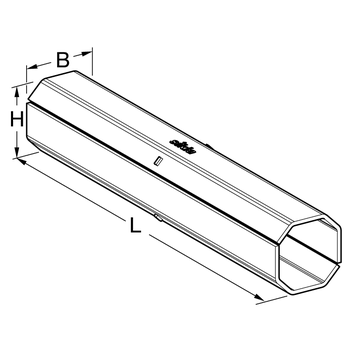

| Typ | L [mm] | B [mm] | H [mm] | Fmax [kN] | Mb,max [kNm] | Rozmiar klucza SW |
|---|---|---|---|---|---|---|
| PK 46 | 200 | 35 | 35 | 13,4 | 1,65 | 8 |
| Materiał: | Stal, HCP |
