System montażowy siMetrix 46
Łącznik CN 46
Zastosowanie

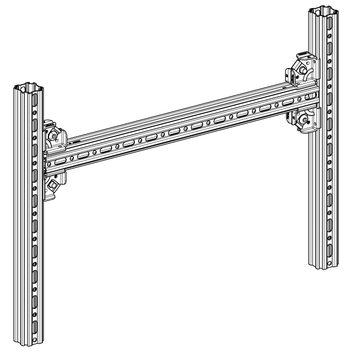

Do tworzenia poprzeczek lub wsporników na profilu montażowym PRO 46.
Montaż
Docisnąć łącznik do obu łączonych profili i zamocować, dokręcając śrubę.
W zależności od obciążenia, do każdego połączenia należy użyć jednego lub dwóch łączników. W przypadku jednostronnych wsporników łączniki należy zawsze stosować parami.
Dane techniczne

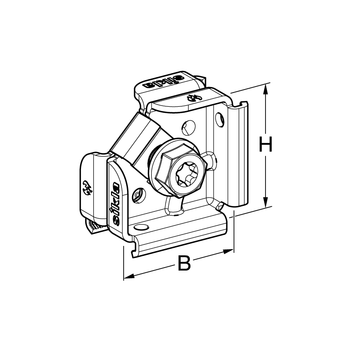

| Typ | H [mm] | B [mm] | śruba |
|---|---|---|---|
| CN 46 | 50 | 50 | M10 |

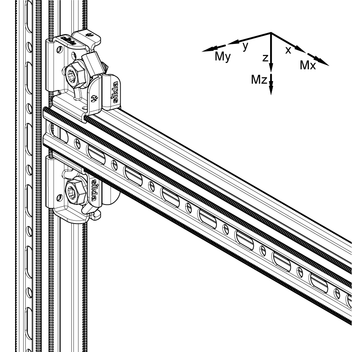

| Typ | Vx,dop [kN] | ± Vy,dop [kN] | ± Vz,dop [kN] | My,dop [kNm] | - My,dop [kNm] | ± Mz,dop [kNm] |
|---|---|---|---|---|---|---|
| CN 46 (pojedynczo) | 0,72 | 0,83 | 0,72 | 0,12 | 0,09 | 0,02 |
| CN 46 (parami) | 1,22 | 2,62 | 1,49 | 0,22 | 0,22 | 0,09 |
| Końcówka do wkręcania: | Gniazdo sześciokątne T50 i zewnętrzny łeb sześciokątny SW 17 |
| Moment dokręcania: | 30 Nm |
| Materiał: | Stal, HCP |
Dopuszczenia / Deklaracje zgodności
 | Ten produkt został wyróżniony znakiem "Gütezeichen Rohrbefestigung" (znak jakości mocowań) i podlega kontroli zgodnie z RAL GZ-655. |
