System montażowy siMetrix 46
Adapter montażowy SA PRO 46

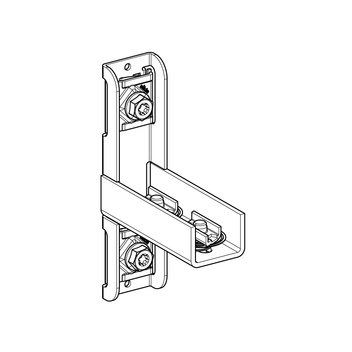

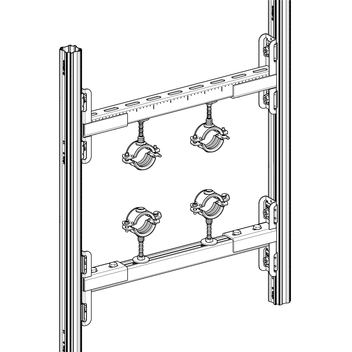

Zastosowanie
Do tworzenia lżejszych konstrukcji w ramach systemu siMetrix. Umożliwia przejście z profilu montażowego siMetrix PRO 46 na systemy szyn Pressix CC 41 i 27.
Montaż
Zaczepić płytkę podstawy adaptera szyny w rowku z boku profilu montażowego, docisnąć blokadę po przeciwnej stronie i dokręcić śruby.
Następnie włożyć szynę montażową, mocno docisnąć i dokręcić.
Dane techniczne

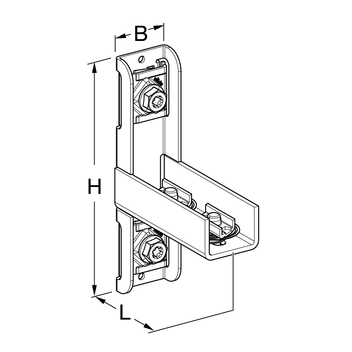

| Typ | H [mm] | B [mm] | L [mm] |
|---|---|---|---|
| SA PRO 46-27 | 170 | 47 | 70 |
| SA PRO 46-41 | 195 | 47 | 125 |

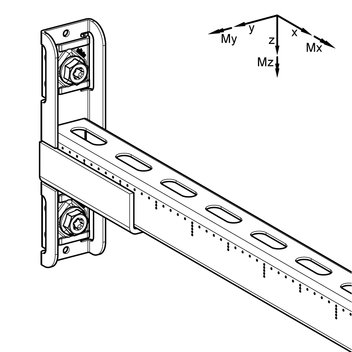

| Typ | Vx,dop [kN] | ± Vy,dop [kN] | ± Vz,dop [kN] | My,dop [kNm] | - My,dop [kNm] | ± Mz,dop [kNm] |
|---|---|---|---|---|---|---|
| SA PRO 46-27 | 1,08 | 2,91 | 0,83 | 0,05 | 0,15 | 0,04 |
| SA PRO 46-41 | 2,89 | 1,15 | 0,83 | 0,33 | 0,44 | 0,16 |
| Wykonanie: | Płytka podstawy zespawana z profilem U |
| Końcówka do wkręcania: | Gniazdo sześciokątne T50 i zewnętrzny łeb sześciokątny SW 17 |
| Moment dokręcania: | 20 Nm Płytki gwintowane Pressix: SA PRO 46-27: 10 Nm SA PRO 46-41: 40 Nm |
| Materiał: | Stal, HCP |
