System montażowy siMetrix 46

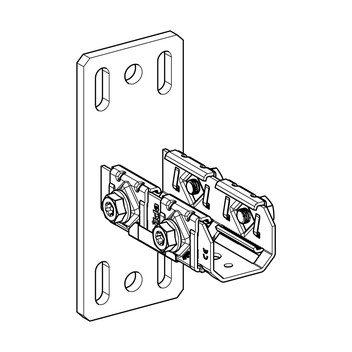

Adapter MPA F
Zastosowanie

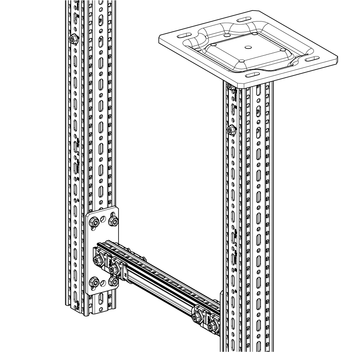

Do produkcji lżejszych konstrukcji w ramach systemu siFramo do dużych obciążeń. Umożliwia przejście z profilu nośnego siFramo TP F 80 lub 100 na profil montażowy siMetrix PRO 46.
Montaż
Aby zamontować profil montażowy, należy nacisnąć obie strony blokujące na płytkę łączącą, włożyć profil montażowy i zamknąć. Zatrzaski muszą zatrzasnąć się w rowkach profilu. Następnie dokręć śruby.
Łączenie kształtowe do profilu nośnego TP F za pomocą 4 wkrętów kształtowych FLS F.
Dane techniczne

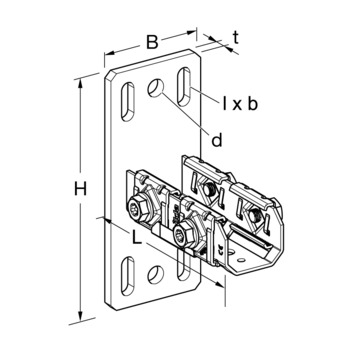

| Typ | B [mm] | H [mm] | t [mm] | d [mm] | l x b [mm] | L [mm] | Liczba bloków ze śrubą z boku |
|---|---|---|---|---|---|---|---|
| MPA F 80-46 | 80 | 190 | 8 | 14 | 20 x 11 | 137 | 4 x M10 |
| MPA F 100-46 | 100 | 210 | 8 | 14 | 20 x 11 | 137 | 4 x M10 |

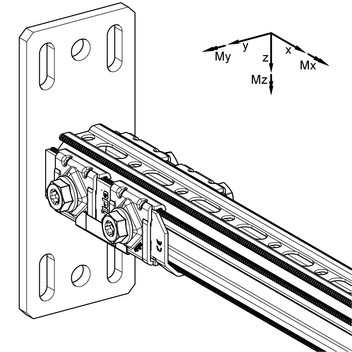

| Typ | Vx,dop [kN] | ± Vy,dop [kN] | Vz,dop [kN] | - Vz,dop [kN] | My,dop [kNm] | - My,dop [kNm] | ± Mz,dop [kNm] |
|---|---|---|---|---|---|---|---|
| MPA 46 | 1,62 | 2,44 | 2,64 | 3,55 | 0,41 | 0,36 | 0,39 |
| Wykonanie: | Płyta podstawy spawana z uchwytem profilu |
| Końcówka do wkręcania: | Gniazdo sześciokątne T50 i zewnętrzny sześciokąt SW 17 |
| Moment dokręcania: | 20 Nm |
| Materiał: | Stal, HCP |
