Zastosowanie

Odpowiednia między innymi do szybkiego i bezpiecznego mocowania obejm oraz innych elementów łączących za pomocą wewnętrznego gwintu M8 i do stropów i ścian z betonu oraz murowanych. Używana w zamkniętych pomieszczeniach z wyjątkiem pomieszczeń narażonych na działanie wilgoci.

  • Europejska Ocena Techniczna do kotwienia w betonie zwartym i niezwartym (opcja 1)
  • Europejska Ocena Techniczna do stosowania jako mocowanie wielkokrotne dla systemów nienośnych w betonie i płytach kanałowych
  • produkt dopuszczony do stosowania w warunkach oddziaływań sejsmicznych kategorii C1 i C2 (typy, średnice i głębokości kotwienia ,zobacz w poniżej przedstawionym przeglądzie typów TSM i ETA-16/0655)
  • bez Europejskiej Oceny Technicznej możliwe stosowanie w wytrzymałych na ściskanie kamieniach naturalnych i innych kamieniach o pełnej strukturze
  • niewielkie odstępy przez nieduże naprężenia rozprężające

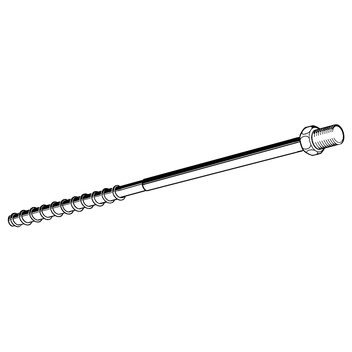

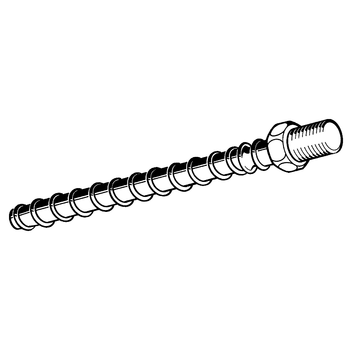

  • długa wersja śrub TSM-ST może być stosowana do mocoania przez warstwę izolacyjną (np. w garażach podziemnych)
  • mały nawiert

Montaż

Kotwę wkręcić w nawiercony cylindrycznie otwór. Specjalnie uformowany gwint dopasuje się formą do podłoża, w które jest wkręcany, tworząc połączenie kształtowe. Możliwa jest regulacja głębokości wkrętu.

Dane techniczne

Mocowanie pojedyncze:
Wyciąg z warunków stosowania ETA-16/0655 ETA-16/0655
Dopuszczalne obciążenia podane bez uwzględnienia odstępów do osi i odstępów brzegowych.
Uwzględniono współczynnik bezpieczeństwa zgodny z ETAG 001 ( YM i YF ).

Średnica kotwy 6 mm

Głębokość wkrętu
40 mm
Głębokość wkrętu
55 mm
Napęd SW 10 SW 10
Średnica nominalna wiertła d0 [mm] 6 6
Gwint przyłączeniowy M8 x 16 M8 x 16
Głębokość nawiertu h1 [mm] 45 60
dop. obciążenie w betonie zwartym
C20/25 [kN] 1,0 1,9
dop. obciążenie w betonie niezwartym
C20/25 [kN] 1,9 4,3
Min. grubość elementu budowlanego hmin [mm] 80 80
Charakterystyczny odstęp od osi scr,N  93 132
Charakterystyczny odstęp od brzegu ccr,N  46,5 66
Otwór przelotowy w elemencie budowlanym ≤ [mm] 8 8


Mocowanie wielokrotne:
Wyciąg z z warunków stosowania der ETA-16/0656
Zastosowanie jako mocowanie wielokrotne systemów nienośnych zgodne z ETAG 001, część 6.
Uwzględniono współczynnik bezpieczeństwa zgodny z ETAG 001 ( YM i YF ).
Dopuszczalne obciążenia na jeden punkt mocowania dla poszczególnych krajów, są uregulowane w ETAG 001, część.

Średnica kotwy 6 mm

Głębokość wkrętu
35 mm
Głębokość wkrętu
55 mm
Napęd SW 13 SW 13
Średnica nominalna wiertła d0 [mm] 6 6
Gwint przyłączeniowy M8 x 16 M8 x 16
Głębokość nawiertu h1 [mm] 40 60
dop. obciążenie w betonie zwartym
C20/25 [kN] 1,4 3,6
dop. obciążenie w betonie niezwartym
C20/25 [kN] 1,4 3,6
Min. grubość elementu budowlanego hmin [mm] 80 100
Charakterystyczny odstęp od osi scr,N  81 132
Charakterystyczny odstęp od brzegu ccr,N  40,5 66
Otwór przelotowy w elemencie budowlanym ≤ [mm] 8 8


Dalsze informacje techniczne ( klasy poż., obciążenia w innych klasach betonu oraz w płytach kanałowych itd.) znajdują się zakładce do pobrania.

Materiał:
Stal, cynkowana galwanicznie

Technical data Screwbolt TSM plik PDF | 239.7 KB Type overview Screwbolt TSM plik PDF | 100.1 KB

Dopuszczenia / Deklaracje zgodności

Dopuszczenie ETA-16/0655 i ETA-16/0656

Screwbolt TSM - ETA 16/0655 plik PDF | 3.7 MB Screwbolt TSM - ETA 16/0656 plik PDF | 1.8 MB Screwbolt TSM (Single use) plik PDF | 178.0 KB Screwbolt TSM (Multiple use) plik PDF | 564.5 KB

* Tylko do stosowania jako mocowanie wielokrotne do systemów nienośnych w betonie i płytach kanałowych.

TypDługość
[mm]
G
[kg]
Opak.
[szt.]
Nr. artykułu
6 x 35 K *350,02100 115030
6 x 55550,02100 115725
6 x 75750,02100 115726
6 x 95950,03100 115727
6 x 1751750,05100 117837
6 x 1951950,06100 117838
6 x 1351350,04100 117835
6 x 1551550,04100 117836
