Mocowanie do materiałów z pustymi przestrzeniami ANC-M

Zastosowanie

Mocowanie do materiałów z pustymi przestrzeniami ANC-M służy do montażu na ścianach obłożonych płytami gipsowo-kartonowymi, sklejką i płytami wiórowymi, a także na murze z materiałów otworowanych z dużymi komorami. Zamocowany element można w każdej chwili zdemontować i dokręcić ponownie bez zmiany położenia kotwy. Profilowane wypustki na główce kotwy zapewniają optymalną ochronę przed obrotem.

Sposób dostawy

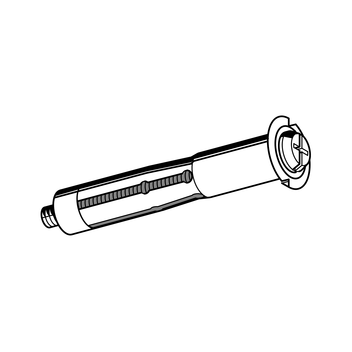

Korpus kotwy wielopunktowej ze śrubą metryczną.

Montaż

Podczas zaciskania kotwy za pomocą szczypiec montażowych, lamelki są w pełni rozłożone, co zapewnia poprawny montaż i pewne zamocowanie.

Dane techniczne

Maksymalne zalecane obciążenia:

Typ
M4/12
M5/16
M5/32
M6/16
M6/32
M8/18
M8/32
Karton-Gips d = 12,5 mm
Obciążenie [kN]
0,25 0,30 0,30 0,40 0,40 0,20 0,20
Płyta wiórowa d = 13 mm
Obciążenie [kN]
0,28 0,50 0,50 0,60 0,60 0,30 0,30
Płyta cementowa d = 12 mm
Obciążenie [kN]
0,35 0,40 0,40 0,42 0,42 0,45 0,45
Cegła dziurawka (Hlz 12)
Obciążenie [kN]
  0,70 0,70

Materiał:
Kołek i śruba wykonane ze stali, ocynkowane galwanicznie.
