Punkty stałe

Pakiet mocujący VP A/B

Zastosowanie

Pakiet służy do budowy podpór ukośnych punktu stałego. Podpory mogą zostać zamontowane bezpośrednio do obejmy przy użyciu przegubu UG FP.

Zakres dostawy

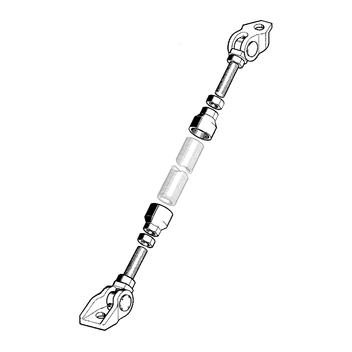

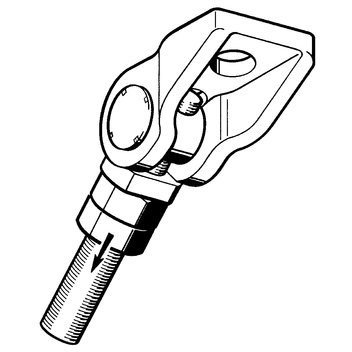

Przeguby typu UG oraz typu UG FP są w stanie premontowanym (łącznie ze złączką gwintowaną i mufą przedłużającą) dołączone do pakietu. Ten sposób dostawy wyklucza powstawanie błędów montażowych. Dodatkowo należny zamówić odpowiednie kotwy.

Montaż

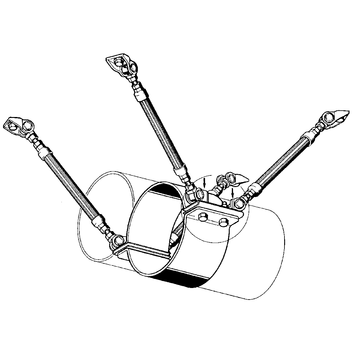

Rury gwintowane lub złączki gwintowane, których długość może być dowolnie regulowana, łączą przegub UG z przegubem UG FP, tworząc tym samym podporę punktu stałego. W ten sposób zmontowane podpory (4 szt.) należy połączyć ze strony przegubu UG FP z obejmą do punktu stałego.

Dane techniczne

Materiał:
Stal, ocynk galwaniczny
TypG
[kg]
Opakowanie
[szt.]
Nr. artykułu
A/B-M123,851 160663
A/B-M164,651 160672
A/B-1/2" 4,051 160681
A/B-3/4" 4,801 160690
A/B-1" 5,391 160706
