Punkty stałe

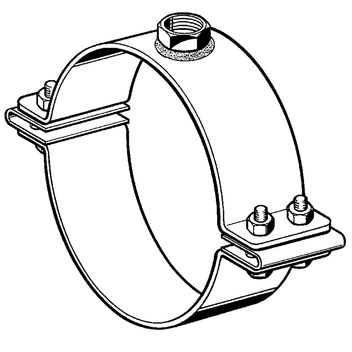

Obejma do punktów stałych FS

Zastosowanie

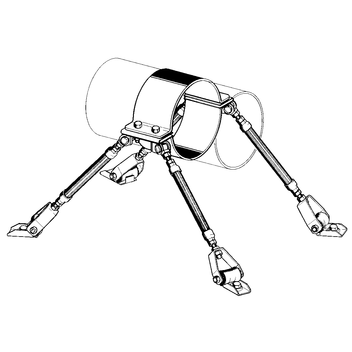

Obejma do punktów stałych jest sercem punktu stałego w układzie kozłowym. Do kompletu konieczne są pakiety mocujące (z lub bez izolacji dźwiękowej), jak również 4 podpory (rury lub pręty gwintowane).

W celu dobrania odpowiedniego rozwiązania dla punktu stałego (przejęcie obciążeń nawet do 25kN z izolacją lub do 35kN bez izolacji) prosimy o kontakt z naszym działem technicznym.

Symetryczny sposób budowy punktu stałego daje możliwość przejęcia sił osiowych działających na rurę w obu kierunkach. Centrycznie dospawana nakrętka M16 daje dalsze możliwości przyłączeń.

Zakres dostawy

Obejma dostarczana jest w komplecie z 4 śrubami spinającymi M16; od typu 108 mm z wkładkami wspierającymi uszy obejmy. Śruby spinające oraz wkładki wspierające uszy są w dolnej części obejmy wstępnie zamontowane i zabezpieczone przed wypadnięciem; nakrętki M16 dołączone są luzem.

Montaż

Śruby spinające należy równomiernie dokręcić podanym w tabeli momentem dokręcającym M.

Typ
Moment dokręcania M
(Nm) 1)
1/2" ... 1 1/2" 50
57 mm ... 3" 80
108 mm ... 521 mm 100

1)
Moment dokręcający podany dla kombinacji: obejma do punktów stałych z rurą stalową wg. DIN EN 10220 o normalnej grubości ścianki. Przy rurach o mniejszej grubości ścianki lub rurach wykonanych z innego materiału należy wartości momentu dokręcającego zredukować.

Dane techniczne

Materiał:
Stal, ocynk galwaniczny

Dopuszczenia / Deklaracje zgodności

KOT 2023/2586

Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2023_2586 plik PDF | 1.3 MB SIKLA Krajowa Ocena Techniczna ITB-KOT-2023/2586 plik PDF | 38.7 MB Znak budowlany B plik PDF | 150.4 KB

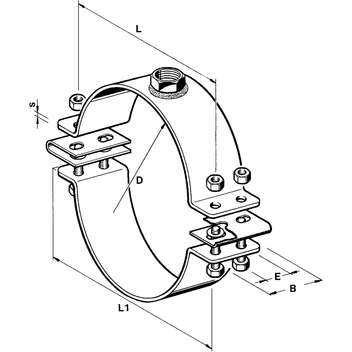

Typ d
[mm]
DNB
[mm]
s
[mm]
L
[mm]
L1
[mm]
E
[mm]
G
[kg]
Nr. artykułu
21,31/2"80574106451,05 159979
26,93/4"80579111451,09 159988
33,71"80586118451,15 159997
42,41 1/4"80595127451,25 160007
4580597129451,29 160016
48,31 1/2"805101133451,31 160025
57806109141451,67 160034
60,32"806113145451,69 160043
76,12 1/2"806129161451,87 160052
88,93"806141173452,09 160061
1081006166214503,31 160070
1144"1006172220503,35 160089
1331006191239503,67 160098
1395"1006198246503,78 160104
1591006207255504,05 160113
1686"1006217265504,28 160122
2198"1006278326504,91 160131
27410"1006331379505,57 160140
3241008390438508,22 160159
3561008422470508,94 160168
3681008434482509,17 160177
4071008473521509,58 160186
4191008485533509,99 160195
50810085746225011,68 160201
52110085876355013,20 160210
