Zastosowanie

Pakiet służy do budowy podpór ukośnych punktu stałego. Podpory mogą zostać zamontowane bezpośrednio do obejmy przy użyciu przegubu UG FP.

Zakres dostawy

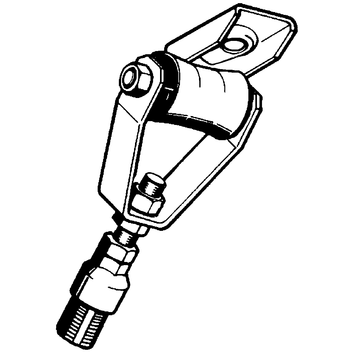

Przegub typu UG FP oraz element tłumiący SDE 2 są w stanie premontowanym (łącznie ze złączką gwintowaną nakrętką sześciokątną i mufą przedłużającą) dołączone do pakietu. Ten sposób dostawy wyklucza powstawanie błędów montażowych. Dodatkowo należny zamówić odpowiednie kotwy.

Montaż

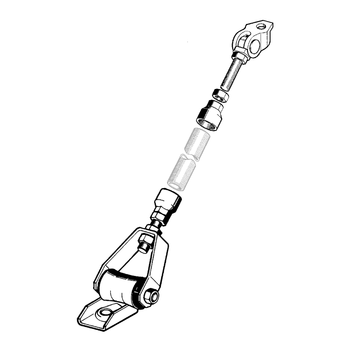

Rury gwintowane lub złączki gwintowane, których długość może być dowolnie regulowana, łączą przegub UG FP z elementem tłumiącym SDE 2 -U16, tworząc tym samym podporę punktu stałego. W ten sposób zmontowane podpory (4 szt.) należy połączyć ze strony przegubu UG FP z obejmą do punktu stałego.

Dane techniczne
