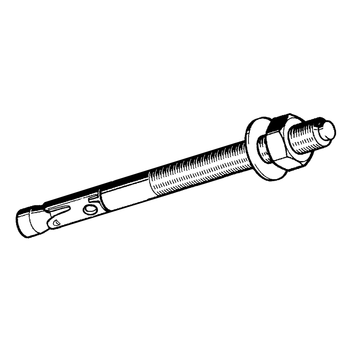

Kotwa AN BZ plus A4
Zastosowanie
Kotwa do montażu przepustowego i wtykowego w obszarach występowania dużych sił ciągu, w zakresie instalacji przemysłowych oraz pozostałych sanitarnych. Kotwa przenosi wysokie obciążenia nawet w przypadku użycia jej w niewielkich odległościach od krawędzi i osi występowania sił.
Kotwy należy używać do mocowania rurociągów, szyn montażowych, konsol na podłożu betonowym, zarówno w pomieszczeniach zamkniętych, jak i na zewnątrz.
Zalety produktu:
- nie wymaga stosowania specjalnych wierteł, średnica otworu = rozmiar gwintu,
- zaleta w montażu = kotwa wtykowa,
- kotwa posiada zakończenie zapobiegające uszkodzeniu gwintu.
Zakres dostawy
Kompletny z podkładką i nakrętką sześciokątną.
Montaż

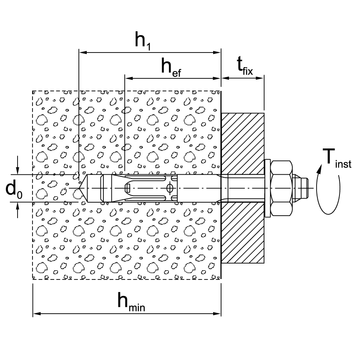

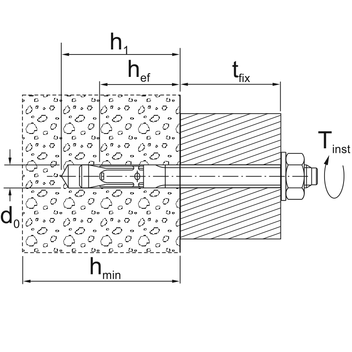

| 1. | Wywiercić otwór prostopadle do powierzchni, o min. głębokości podanej w tabeli. |
| 2. | Wydmuchać zanieczyszczenia z otworu. |
| 3. | Wprowadzić kotwę do betonu do głębokości ogranicznika. |
| 4. | Po dokręceniu podanym w tabeli momentem dokręcania Tinst, kotwa wytrzymuje podane obciążenia. Montować zgodnie z podaną instrukcją montażu! |
Dane techniczne
Standardowa głębokość kotwienia:
| Wielkość kotwy | M8 | M10 | M12 | M16 |
|---|---|---|---|---|
| Dop. obciążenie 1) ciąg C20/25 2) [kN] | 2,4 | 4,3 | 7,6 | 11,9 |
| C25/30 2) [kN] | 2,7 | 4,8 | 8,5 | 13,3 |
| C30/37 2) [kN] | 2,9 | 5,2 | 9,3 | 14,6 |
| C40/50 2) [kN] | 3,4 | 6,1 | 10,8 | 16,8 |
| C50/60 2) [kN] | 3,8 | 6,8 | 12,0 | 18,8 |
| Dop. obciążenie 1) rozciąganie poprzeczne C20/25 2) [kN] | 7,4 | 11,4 | 17,1 | 30,8 |
| Dop. moment gięcia 1) [Nm] | 14,9 | 29,7 | 52,6 | 114,3 |
| min. grubość elementu budowlanego hmin ≥ [mm] | 100 | 120 | 140 | 160 |
| (3 hef ) Charakt. odstęp pomiędzy osiami scr [mm] | 138 | 180 | 210 | 255 |
| (1,5 hef ) Charakt. odstęp od krawędzi ccr [mm] | 69 | 90 | 105 | 127,5 |
| Min. odstęp osi s przy/odst. od krawędzi c ≥ [mm] | 40/70 | 50/75 | 60/100 | 60/100 |
| Min. odstęp od krawędzi c przy/rozstawie osi s ≥ [mm] | 40/80 | 55/90 | 60/140 | 60/180 |
| Efektywna głębokość kotwienia hef [mm] | 46 | 60 | 70 | 85 |
| Średnica nominalna otworu d0 [mm] | 8 | 10 | 12 | 16 |
| Głębokość otworu h1 ≥ [mm] | 60 | 75 | 90 | 110 |
| Moment dokręcania przy kotwieniu Tinst [Nm] | 20 | 35 | 50 | 110 |
| Dop. obciążenie w ciągu 3) w przyp. pożaru | ||||
| Dop. obciążenie R30 dop. F [kN] | 1,25 | 2,25 | 4,0 | 6,25 |
| Dop. obciążenie R60 dop. F [kN] | 1,25 | 2,25 | 4,0 | 6,25 |
| Dop. obciążenie R90 dop. F [kN] | 1,25 | 2,25 | 4,0 | 6,25 |
| Dop. obciążenie R120 dop. F [kN] | 1,0 | 1,8 | 3,2 | 5,0 |
1) Obciążenia na pojedyncze kotwy bez wpływu na odstęp od krawędzi
2) Zarysowany beton (Opcja 1)
3) Zwrócić uwagę na odstępy od krawędzi i odstępy pomiędzy osiami przewidziane w dopuszczeniach w przypadku zaistnienia pożaru.
Zredukowana głębokość kotwienia:
| Wielkość kotwy | M8 | M10 | M12 | M16 |
|---|---|---|---|---|
| Dop. obciążenie 1) ciąg C20/25 2) [kN] | 2,4 | 3,6 | 6,1 | 9,0 |
| C25/30 2) [kN] | 2,6 | 3,9 | 6,6 | 9,8 |
| C30/37 2) [kN] | 2,9 | 4,3 | 7,4 | 10,9 |
| C40/50 2) [kN] | 3,4 | 5,1 | 8,6 | 12,7 |
| C50/60 2) [kN] | 3,7 | 5,5 | 9,4 | 13,9 |
| Dop. obciążenie 1) rozciąganie poprzeczne ≥ C20/25 2) [kN] | 7,4 | 10,4 | 14,5 | 21,6 |
| Dop. moment gięcia 1) [Nm] | 14,9 | 29,7 | 52,6 | 114,3 |
| Min. grubość elementu budowlanego hmin ≥ [mm] | 80 | 80 | 100 | 140 |
| (3 hef ) Charakt. odstęp pomiędzy osiami scr [mm] | 105 | 120 | 150 | 195 |
| (1,5 hef ) Charakt. odstęp od krawędzi ccr [mm] | 52,5 | 60 | 75 | 97,5 |
| Efektywna głębokość kotwienia hef [mm] | 35 | 40 | 50 | 65 |
| Średnica nominalna otworu d0 [mm] | 8 | 10 | 12 | 16 |
| Głębokość otworu h1 ≥ [mm] | 49 | 55 | 70 | 90 |
| Moment dokręcania przy kotwieniu Tinst [Nm] | 20 | 35 | 50 | 110 |
1) Obciążenia na pojedyncze kotwy bez wpływu na odstęp od krawędzi
2) Zarysowany beton (Opcja 1)
Dopuszczalne obciążenia zgodnie z normą EN 1992-4 bez wpływu odległości od środka i krawędzi. Uwzględniono ogólny współczynnik bezpieczeństwa (Y_M i Y_F). Obowiązują wartości wymienionych dopuszczeń i certyfikatów w najbardziej aktualnym brzmieniu (patrz: www.sikla.pl/service/downloads).
| Materiał: | Stal nierdzewna A4 |
Dopuszczenia / Deklaracje zgodności
Dopuszczenie ETA: ETA-10/0259
Dopuszczenie FM dla M10, M12, M16 tylko dla standardowej głębokości kotwienia
Zgodność z zaleceniami VdS dla wszystkich wielkości
Dopuszczenie "Schock geprueft" Urzędu Ochrony Cywilnej, Bern - Szwajcaria
Artykuły oznaczone * nie są częścią składową dopuszczeń sejsmicznych.
tfix = max. długość użytkowa [mm]
