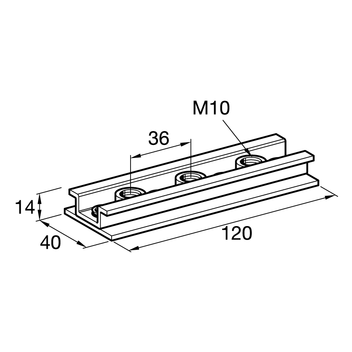

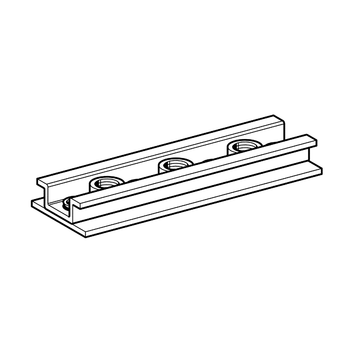

Kostka ślizgowa GS 41 VA
Zastosowanie

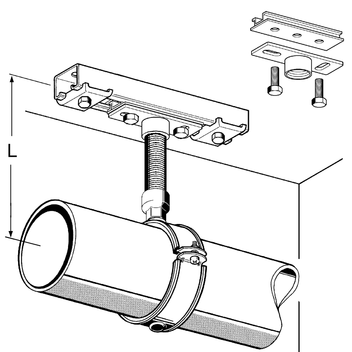

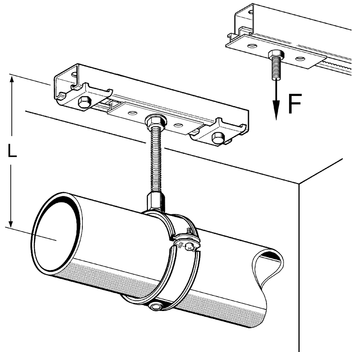

Kostkę ślizgową 41 stosuje się przeważnie w połączeniu z szynami montażowymi Sikla o szerokości 41 mm. Kostka stwarza możliwość tworzenia mocowania pojedynczego i podwójnego. Układ mocowania należy planować w zależności od dopuszczalnego obciążenia. Długość drogi przesuwu uzależniona jest od długości szyny montażowej. Do zabezpieczenia funkcji kostki należy zamontować dodatkowo łapy dociskowe. Możliwe są połączenia z obejmami rurowymi typu: VP oraz obejmami Stabil wykonanymi ze stali szlachetnej A4. Dostępne są różnorodne przyłącza obejm rurowych - od M12 do R3/4". Przy tym wariancie podłączenia można bezpośrednio do kostki ślizgowej zamocować za pomocą śrub M10 x 30 płytkę podstawy Stabil. Element jest stosowany przy montażu do podłogi i sufitu, jak również jako podpora prowadząca do pionów instalacyjnych.
Dane techniczne
| Dopuszczalne obciążenie przy montażu do sufitu: | |
| Mocowanie pojedyncze: | 6 kN |
| Mocowanie podwójne: | 8 kN |
| Należy uwzględnić punktową nośność szyny montażowej. | |
| Dopuszczalne obciążenie przy montażu do podłogi: | |
| Mocowanie pojedyncze/podwójne: | 4 kN |
| Mocowanie pojedyncze z płytką podstawy: | 8 kN |
| Ramię dźwigni Lmax przy mocowaniu pojedynczym: | 150 mm |
| Współczynnik tarcia statycznego µ0: | 0,16 |
| Współczynnik tarcia ślizgowego µ: | 0,14 |
| Materiał: | Stal nierdzewna A4 |
Należy wziąć pod uwagę momenty gięcia pręta gwintowanego lub rury gwintowanej powstające poprzez działanie siły tarcia!
Dopuszczenia / Deklaracje zgodności
KOT 0808/2019
Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2019_0808 plik PDF | 179.0 KB SIKLA Krajowa Ocena Techniczna ITB-KOT-2019/0808 plik PDF | 17.9 MB Znak budowlany B plik PDF | 150.4 KB
