Ratio S
Zastosowanie

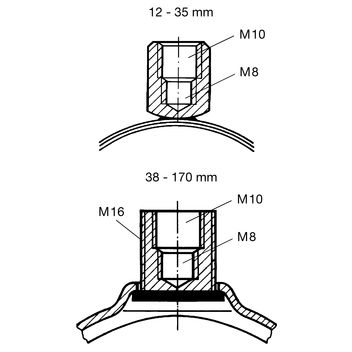

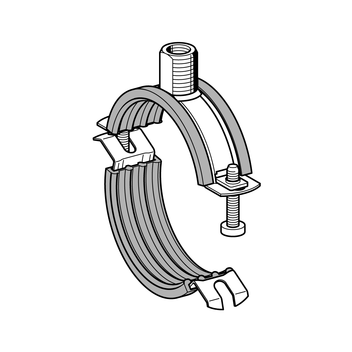

Dwuczęściowa obejma przegubowa z szybkozłączką do montażu rurociągów instalacji wewnętrznych. Możliwości przyłączeń bez użycia adaptera - patrz rysunek. Możliwość tworzenia połączeń za pomocą adaptera: M12, M16, R 1/2", R 3/4", R 1". Obejma stosowana przy montażu do ściany, sufitu i podłogi oraz do instalacji montowanych wg. normy DIN 4109 (izolacja drgań i hałasu).
Dopasowany do obejmy profil gumowy jest dodatkowo wklejony. Przez to wkładka zabezpieczona jest przed wypadnięciem oraz w trakcie montażu możliwe jest przekręcanie rury a profil gumowy nie powoduje jej blokady.
Przy rurociągach przewodzących ciepłą wodę grzewczą od wymiaru rury 4'' zalecane jest stosowanie obejmy Stabil D-3G.
Zakres dostawy
Śruba spinająca po stronie przegubu obejmy jest wstępnie zamontowana, po otwartej stronie obejma wyposażona jest w szybkozłączkę. Od rozmiaru 38 mm obejma posiada przyspawaną nakrętkę zabezpieczającą 3G.
Dane techniczne
|

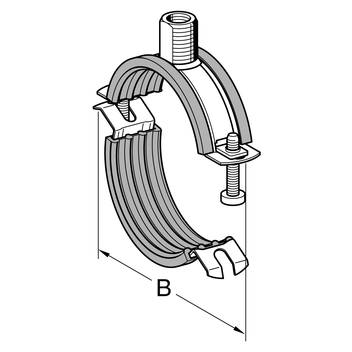

Rozpiętość [mm] | Max. dop. ciąg | Moment dokręcania [Nm] |
|---|---|---|
| 12 - 35 | 0,8 kN | 2 |
| 38 - 90 | 1,3 kN | 2 |
| 108 - 135 | 1,9 kN | 3 |
| 140 - 170 | 2,2 kN | 3 |
Max. dop. ciąg został ustalony przy zastosowaniu metod statystycznych przy jednoczesnym zachowaniu max. dopuszczalnej deformacji wynoszącej 1,5 mm ewent. 2% max. rozszerzalności liczonej od średnicy rury.
Dopuszczalne obciążenie FZdop,fi w przyp. pożaru
| Rozpiętość [mm] | FWD 30 [N] | FWD 60 [N] | FWD 90 [N] | FWD 120 [N] | Odkształcenie δmax [mm] | Gwint ≥ |
|---|---|---|---|---|---|---|
| 12 - 35 | 280 | 120 | 70 | 40 | 42 | M10 |
| 38 - 56 | 220 | 100 | 60 | 30 | 43 | M10 |
| 57 - 80 | 380 | 180 | 110 | 70 | 41 | M10 |
| 83 - 90 | 470 | 220 | 130 | 80 | 45 | M10 |
| 108 - 170 | 560 | 310 | 210 | 150 | 62 | M10 |
| Materiał: | |
| Obejma: | Stal, ocynk galwaniczny |
| Wkładka izolacyjna: | SBR/EPDM, czarna (Profil gumowy - patrz rozdział: "Elementy tłumiące") |
| Izolacja dźwiękochłonna: | Aż do 18 dB(A) |
Dopuszczenia / Deklaracje zgodności
 |  | Ten produkt został wyróżniony znakiem znakiem "Gütezeichen Rohrbefestigung" (Znak jakości mocowania rur) oraz znakiem "Mocowanie sprawdzone w warunkach pożaru" i podlega kontroli zgodnie z wytycznymi RAL GZ-655. |
KOT 0808/2019
Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2019_0808 plik PDF | 179.0 KB SIKLA Krajowa Ocena Techniczna ITB-KOT-2019/0808 plik PDF | 17.9 MB Znak budowlany B plik PDF | 150.4 KB
