Ratio LS Silikon
Zastosowanie

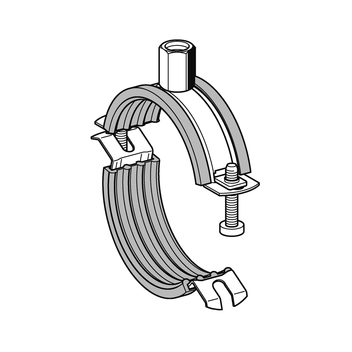

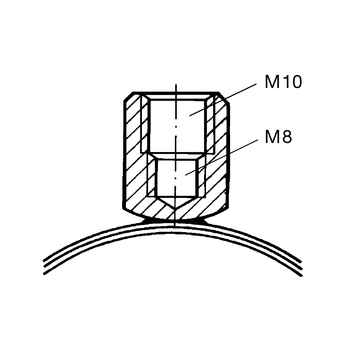

Dwuczęściowa obejma z dwugwintową nakrętką przyłączeniową M8 i M10. Obejma stosowana do montażu do ściany, sufitu i podłogi oraz do instalacji montowanych wg. normy DIN 4109. Obejmę stosować można do rur z tworzywa sztucznego, miedzianych, stalowych (także VA) przewodzących media o wysokich temperaturach. Po otwartej stronie obejma wyposażona jest w szybkozłącze.
Przy wielkościach > 3" lub przy dużej zmienności obciążeń zalecane jest stosowanie obejmy Stabil z wkładką silikonową.
Montaż
Po zaciśnięciu obu części obejmy, śruba spinająca musi być usadowiona za zagięciem; dokręcenie następuje z wartością 2 Nm.
Dane techniczne
|
Rozpiętość [mm] | Max. dop. ciąg |
|---|---|
| 12 - 84 | 0,60 kN |
| 83 - 90 | 0,95 kN |
Max. dop. ciąg został ustalony przy zastosowaniu metod statystycznych przy jednoczesnym zachowaniu max. dopuszczalnej deformacji wynoszącej 1,5 mm ewent. 2% max. rozszerzalności liczonej od średnicy rury.
| Materiał: | |
| Obejma: | Stal, ocynk galwaniczny, pióra sprężynujące z blachy stalowej sprężynowej |
| Wkładka izolacyjna: | Silikonowa, czerwona (Profil silikonowy - patrz rozdział: "Elementy tłumiące") |
| Izolacja dźwiękochłonna: | Aż do 16 dB(A) |
Dopuszczenia / Deklaracje zgodności
 | Ten produkt został wyróżniony znakiem jakości mocowania i podlega kontroli zgodnie z wytycznymi RAL GZ-655. |
KOT 0808/2019
SIKLA Krajowa Ocena Techniczna ITB-KOT-2019/0808 plik PDF | 17.9 MB Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2019_0808 plik PDF | 179.0 KB Znak budowlany B plik PDF | 153.7 KB
