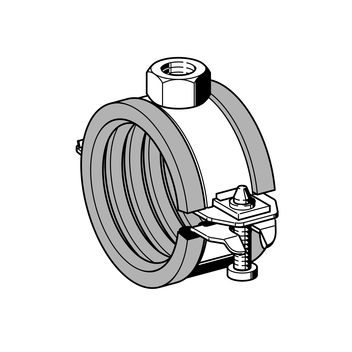

Ratio S M8
Zastosowanie
Jednoczęściowa obejma z gwintowaną nakrętką przyłączeniową M8 do montażu wszelkiego typu rurociągów wewnętrznych. Obejma stosowana do montażu do ściany, sufitu, podłogi oraz do instalacji montowanych wg. normy DIN 4109. W trakcie montażu zapewnia oszczędność czasu poprzez zastosowania szybkozłącza.
Montaż
Po zaciśnięciu obu części obejmy, śruba spinająca musi być usadowiona za zagięciem; dokręcenie następuje z wartością 2 Nm.
Dane techniczne
| Wymiary: | 20 mm x 1,0 mm |
| max. dop. ciąg*: | 0,37 kN |
| Materiał: | |
| Obejma: | Stal, ocynk galwaniczny |
| Wkładka izolacyjna: | SBR/EPDM, czarna (Profil gumowy - patrz rozdział: "Elementy tłumiące") |
| Izolacja dźwiękochłonna: | Aż do 17 dB(A) |
* Max. dop. ciąg został ustalony przy zastosowaniu metod statystycznych przy jednoczesnym zachowaniu max. dopuszczalnej deformacji wynoszącej 1,5 mm ewent. 2% max. rozszerzalności liczonej od średnicy rury.
Dopuszczenia / Deklaracje zgodności
 | Ten produkt został wyróżniony znakiem "Gütezeichen Rohrbefestigung" (Znak jakości mocowania rur) i podlega kontroli zgodnie z RAL GZ-655. |
KOT 0808/2019
Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2019_0808 plik PDF | 179.0 KB SIKLA Krajowa Ocena Techniczna ITB-KOT-2019/0808 plik PDF | 17.9 MB Znak budowlany B plik PDF | 150.4 KB
