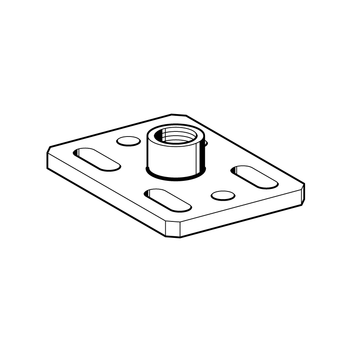

Zastosowanie

Płytka służy do mocowania obejm rurowych lub innych elementów instalacyjnych; łączenie z pomocą rury gwintowanej do profilu nośnego TP F 80 lub też do pozostałych szyn montażowych.

Montaż

Łączenie do szyn montażowych przy użyciu płytek gwintowanych CC41 i śrub sześciokątnych. Otwory wykonane w płytce pozwalają na mocowanie jej również do powierzchni betonowych.

Dane techniczne

Przy montażu należy brać pod uwagę dop. moment gnący (Mb_max) zastosowanej rury gwintowanej jak również obciążenia przenoszone przez zastosowane elementy mocujące (np. kotwy)

Typ
Ciąg
[kN]
Siła poprzeczna
[kN]
Dop. moment gnący
[Nm]
GPL F 80 ST-1/2" 18,0 13,0 53
GPL F 80 ST-3/4" 18,0 13,0 138
GPL F 80 ST-1" 18,0 13,0 277

Materiał:
Stal, ocynk galwaniczny
TypWymiary

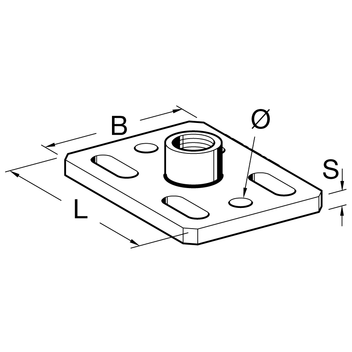

L x B x s
[mm]
Otwór podłużny
d x a
[mm]
ø
[mm]
G
[kg]
Opak.
[szt.]
Nr. artykułu
GPL F 80 ST-1/2"110 x 80 x 811 x 20110,5025 451280
GPL F 80 ST-3/4"110 x 80 x 811 x 20110,5025 451281
GPL F 80 ST-1"110 x 80 x 811 x 20110,5025 451282
