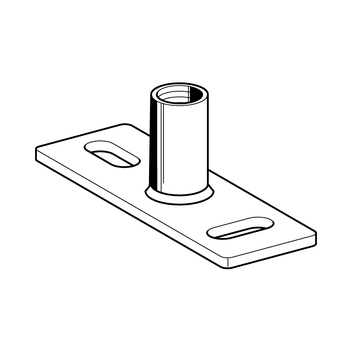

Płytka podstawy GPL Siaqua
Zastosowanie

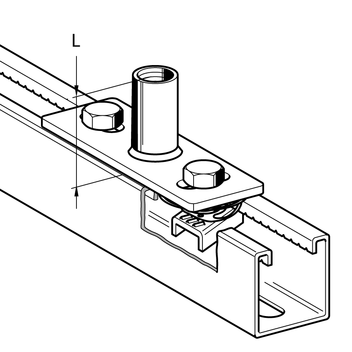

Mocowanie do ścian, stropów i podłóg wykonanych z betonu, przy stałym odstępie mocowanej rury od powierzchni do której jest mocowana. Mocowanie następuje poprzez bezpośrednie wkręcenie obejmy Stabil D-3G w płytkę podstawy. W ten sposób realizować można proste konstrukcje dla punktów stałych.
Dane techniczne
| Typ | Ciąg (N) [kN] | Dop. moment gnący (My) [Nm] | Dop. moment gnący (Mz) [Nm] |
|---|---|---|---|
| GPL Siaqua M16 | 10,68 | 70,30* | 70,30* |
| GPL Siaqua 1/2" | 11,81 | 95,00* | 95,00* |
| GPL Siaqua 1/2" Stabil | 29,35 | 95,00* | 95,00* |
* = Ograniczenie przez nośność pręta gwintowanego lub rury gwintowanej.
| Materiał: | Stal, ocynk galwaniczny |
Dopuszczenia / Deklaracje zgodności
KOT 2023/2586
Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2023_2586 plik PDF | 185.2 KB SIKLA Krajowa Ocena Techniczna ITB-KOT-2023/2586 plik PDF | 38.7 MB Znak budowlany B plik PDF | 153.7 KB
