Elementy ślizgowe i elementy regulujące wysokość
Element ślizgowy GLE LC
Zastosowanie
Element ślizgowy LC montowany jest bezpośrednio do stropu lub do szyny montażowej Sikla.
- Element ślizgowy pozwala rurociągowi oprócz ruchów na długości (w kierunku osi rury), również na wykonywanie niewielkich ruchów odchyleń bocznych.
- Rolka ślizgowa w części wieszakowej gwarantuje płynny i bezszmerowy ślizg.

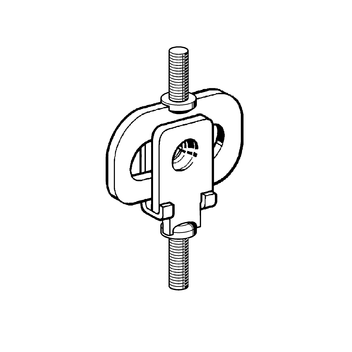

- Typ LC-A można stosować również przy izolacjach o grubości do 25mm.
Zakres dostawy
Zawieszka ślizgowa z częścią prowadzącą kompletnie zmontowane.
Montaż

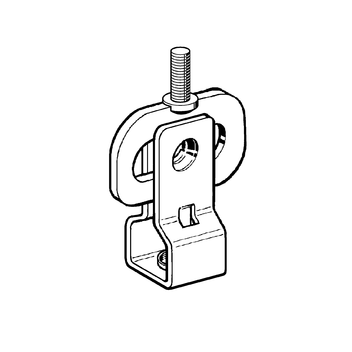

Typ LC-I daje dodatkowe możliwości regulacji wysokości, dzięki zmienności głębokości wkręcenia śruby (regulacja - max. 15mm). Ustalona wysokość zostaje zabezpieczona poprzez nakręcenie nakrętki kontrującej.
Dane techniczne
| Obciążenie znamionowe (ciąg): | 1 kN |
| Droga ślizgu: | Max. 25 mm |
| Boczne odchylenie: | Max. 2° |
| Materiał: | Stal, ocynk galwaniczny |

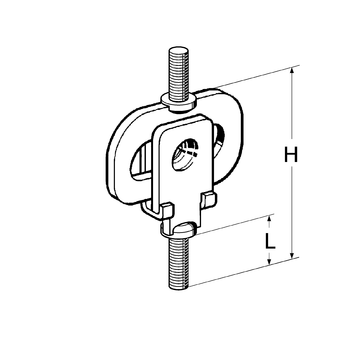

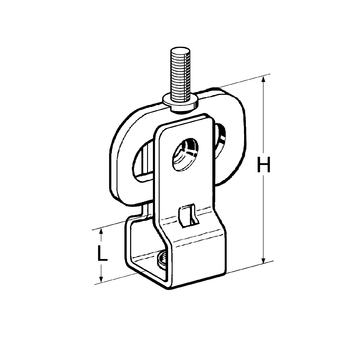

| Typ | Przyłącze gwintowane (ze strony budowlanej) | Przyłącze gwintowane (systemowe) x L | Wysokość elementu H [mm] |
|---|---|---|---|
| LC-A 22 | M8 x 22 | M8 x 22 | 76 |
| LC-I | M8 x 22 | M8 /15* | 68 |
* Zakres regulacji wysokości
Dopuszczenia / Deklaracje zgodności
KOT 0808/2019
Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2019_0808 plik PDF | 179.0 KB SIKLA Krajowa Ocena Techniczna ITB-KOT-2019/0808 plik PDF | 17.9 MB Znak budowlany B plik PDF | 150.4 KB
