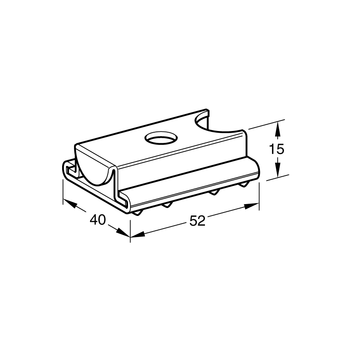

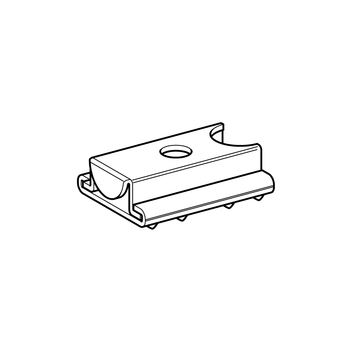

Element ślizgowy GS 1G
Zastosowanie
Element ślizgowy do mocowania niedużych rurociągów podlegających wydłużeniom. Zajmuje niewiele miejsca, więc może być stosowany przy małych rozstawach osi poszczególnych rurociągów. Polecany do stosowania razem z obejmami VP (SRS). Wypustki na podłożu ślizgowym zapobiegają przesuwaniu się rurociągu i są jednocześnie pomocne w przypadku montażu elementu w pozycji pionowej. Zastosowane prowadnice gwarantują dokładne pozycjonowanie elementu w stosunku do szyny montażowej pod kątem 90°.
Montaż

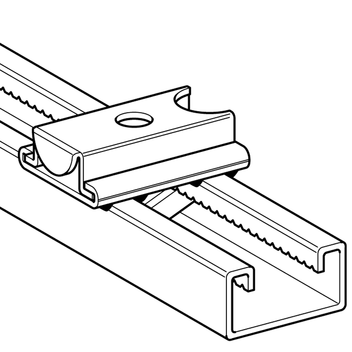

Montaż do szyn z systemu 41 za pomocą śruby SCR FLA M10 x 20 A4 z podkładką i płytką gwintowaną HZ. Stosować można również śrubę M8.
Dane techniczne
| Dopuszczalne obciążenie przy mocowaniu do stropu: | 0,6 kN |
| Dopuszczalne obciążenie przy mocowaniu do podłogi: | 1,2 kN |
| Ramię dźwigni Lmax: | 75 mm |
| Dopuszczalny moment gięcia przy mocowaniu do ściany: | 20 Nm |
| Max. droga ślizgu: | 45 mm |
| Współczynnik tarcia statycznego µ0: | 0,15 |
| Współczynnik tarcia ślizgowego µ: | 0,13 |
| Materiał: | Stal, ocynk galwaniczny |
Dopuszczenia / Deklaracje zgodności
KOT 0808/2019
Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2019_0808 plik PDF | 179.0 KB SIKLA Krajowa Ocena Techniczna ITB-KOT-2019/0808 plik PDF | 17.9 MB Znak budowlany B plik PDF | 153.7 KB
