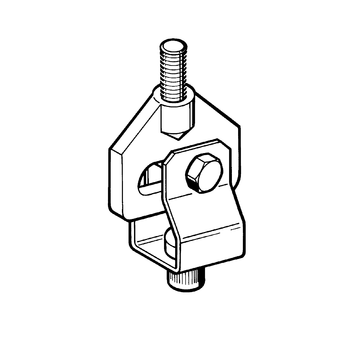

Zastosowanie

Ten wahadłowy element ślizgowy daje możliwość regulacji wysokości i może być stosowany do wszelkiego typu ciągów instalacyjnych. Element ślizgowy J może być montowany bezpośrednio do stropu lub na szynie montażowej Sikla.

Rolka ślizgowa znajdująca się w części wieszakowej gwarantuje płynny i bezszmerowy ślizg.

Zakres dostawy

Zawieszka ślizgowa z częścią prowadzącą kompletnie zmontowane.

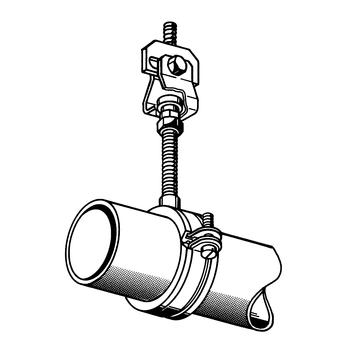

Montaż

Przy użyciu nakrętki kontrującej zabezpiecza się wybraną wysokość.

Dane techniczne

Typ
FZ *
[kN]
J 8 3,5 kN
J 10 3,5 kN
J 12 6,0 kN
J 16 6,0 kN

Dopuszczalne obciążenie FZ * w przyp. pożaru

Typ
FWD 30
[N]
FWD 60
[N]
FWD 90
[N]
FWD 120
[N]
J10 ≤ 1.100 ≤ 600 ≤ 400 ≤ 300
J12 ≤ 1.300 ≤ 1.000 ≤ 500 ≤ 300
J16 ≤ 1.300 ≤ 1.000 ≤ 500 ≤ 300

FZ = max. dop. obciążenie w ciągu

* Należy uwzględnić wytrzymałość na obciążenie użytych elementów łączących. Ma to szczególne znaczenie w przypadku pożaru.

Max. boczne odchylenie:
10°
Długość pręta gwintowanego:
Bez ograniczeń
Max. droga ślizgu:
25 mm
Max. regulacja wysokości:
15 mm
Współczynnik przylegania µ_0:
0,23
Współczynnik poślizgu µ:
0,15

Materiał:
Stal, ocynk galwaniczny

Dopuszczenia / Deklaracje zgodności

KOT 0808/2019

Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2019_0808 plik PDF | 179.0 KB SIKLA Krajowa Ocena Techniczna ITB-KOT-2019/0808 plik PDF | 17.9 MB Znak budowlany B plik PDF | 150.4 KB

TypPrzyłącze z
gwintem
Rozmiar
przyłącza

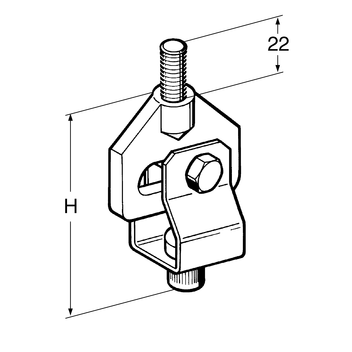

Wysokość budowlana H
[mm]
G
[kg]
Opak.
[szt.]
Nr. artykułu
J 8M8M8850,1925 126852
J 10M10M10850,1925 126861
J 12M12M12950,2925 126870
J 16M16M12950,2725 126889
