System siFramo 100

Przegub GE F 100

Zastosowanie

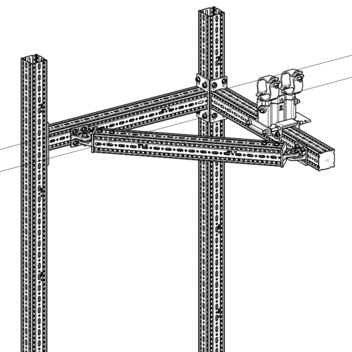

Służy do podparcia jednoramiennych wsporników w połączeniu z systemem
nośnym siFramo 100, jak również do wzmacniania konstrukcji ramowych.
Kąt można ustawiać pomiędzy 25° a 155° bezstopniowo.

Montaż

Mocowanie przegubu do profila TP F 100 odbywa się za pomocą 4 wkrętów
kształtowych FLS F do płytki podstawy. Osadzony na łączniku ośmiokątnym
profil TP F 80 lub TP F 100( w zależności od rodzaju przegubu) łączony jest również za pomocą 4 wkrętów kształtowych, łącznie
do połączeń konieczne jest użycie 8 wkrętów.
Długość profila możliwą do zastosowania należy odczytać z poniżej
zamieszczonej tabeli.
Po zakończonym montażu i ustaleniu kąta nachylenia, wkręty umieszczone na
przegubie należy dokręcić z siłą 40Nm.

Dane techniczne

Typ
Wysokość H
[mm]
Długość L
[mm]
Szerokość B
[mm]
Kąt α
Wymiar
płytki podstawy
[mm]
GE F 100 - 80 140 100 100 25° - 155° -
GE F 100 - 80 q 140 100 80 25° - 155° 210 x 100 x 8
GE F 100 - 100 180 100 100 25° - 155° -
GE F 100 - 100 q 180 100 100 25° - 155° 210 x 100 x 8


Długość c profila pomiędzy dwoma przegubami:


b [mm]
1000
b [mm]
1500
b [mm]
2000
b [mm]
2500
α a [mm] c [mm] c [mm] c [mm] c [mm]
25° 2095 2155 3340 4525 5710
30° 1701 1810 2810 3810 4810
35° 1410 1565 2435 3305 4180
40° 1184 1380 2160 2940 3720
45° 1000 1245 1955 2660 3370
50° 846 1145 1800 2450 3100
55° 713 1060 1670 2285 2895
60° 596 1000 1580 2155 2730
65° 489 950 1500 2055 2605

a =
Pionowa długość od osi środkowej przegubu do dolnej krawędzi profila
przy łączeniu
b =
Pozioma długość podparcia od połączenia do osi środkowej przegubu
c =
Długość profila pomiędzy dwoma przegubami
α =
Kąt nachylenia

Materiał:
Stal, HCP

TypG
[kg]
Opak.
[szt.]
Nr. artykułu
GE F 100 - 802,31 113838
GE F 100 - 1003,01 113837
GE F 100 - 80 q3,41 113032
GE F 100 - 100 q4,11 113836
