Przegub GE F 100/160
Zastosowanie
Służy do podparcia jednoramiennych wsporników w połączeniu z systemem
nośnym siFramo 100/160 i dźwigarami stalowymi jak również do wzmacniania konstrukcji ramowych.
Kąt α można ustawiać pomiędzy 25° a 155° bezstopniowo.
Sposób dostawy

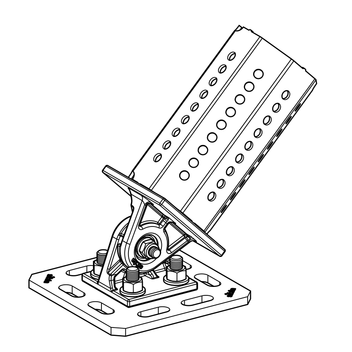

Przegub GE F 100/160 w połączeniu z płytką adaptera.

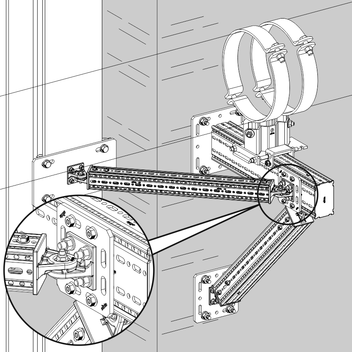

Montaż
Mocowanie przegubów do profila siFramo 100/160 (strona o szer. 160 mm) odbywa się za pomocą 4 wkrętów kształtowych FLS F do płytki podstawy. Osadzony na łączniku ośmiokątnym
profil TP F 80 lub TP F 100( w zależności od rodzaju przegubu) łączony jest również za pomocą 4 wkrętów kształtowych, łącznie do połączeń konieczne jest użycie 8 wkrętów. Długość profila możliwą do zastosowania należy odczytać z poniżej zamieszczonej tabeli.
Po zakończonym montażu i ustaleniu kąta nachylenia, wkręty umieszczone na
przegubie należy dokręcić z siłą 40Nm.

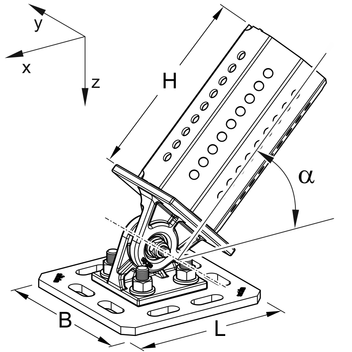

Dane techniczne
| Typ | Wysokość H [mm] | Długosć L [mm] | Szerokość B [mm] | Kąt α |
|---|---|---|---|---|
| GE F 160 - 80 | 140 | 160 | 160 | 25° - 155° |
| GE F 160 - 100 | 180 | 160 | 160 | 25° - 155° |

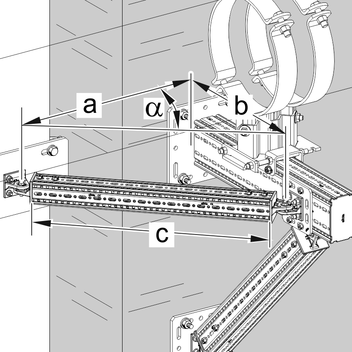

Długość c profila pomiędzy dwoma przegubami:
| b [mm] 1000 | b [mm] 1500 | b [mm] 2000 | b [mm] 2500 | ||
| α | a [mm] | c [mm] | c [mm] | c [mm] | c [mm] |
| 25° | 2095 | 2140 | 3323 | 4506 | 5689 |
| 30° | 1701 | 1792 | 2792 | 3792 | 4792 |
| 35° | 1410 | 1549 | 2420 | 3292 | 4164 |
| 40° | 1184 | 1370 | 2148 | 2926 | 3704 |
| 45° | 1000 | 1236 | 1943 | 2650 | 3357 |
| 50° | 846 | 1133 | 1786 | 2438 | 3091 |
| 55° | 713 | 1053 | 1663 | 2273 | 2884 |
| 60° | 596 | 990 | 1567 | 2145 | 2722 |
| 65° | 489 | 941 | 1493 | 2044 | 2596 |
| a = | Pionowa długość odcinka od osi środkowej przegubu do boku profila 100/160 na której znajduje się przyłącze |
| b = | Długość wspornika od przyłącza do środkowej osi przegubu |
| c = | Długość profila pomiędzy dwoma przegubami |
| α = | Kąt nachylenia |
| Materiał: | Stal, HCP |
