System siFramo 100

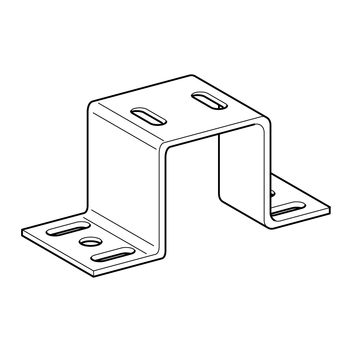

Uchwyt do profilu TPH F 100
Zastosowanie

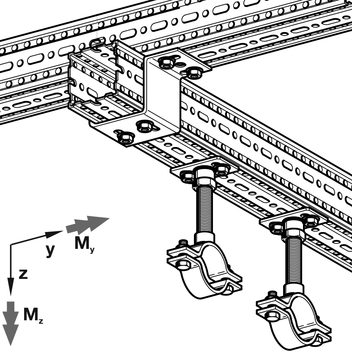

Uchwyt do profilu F 100. Mocowanie bezpośrednio do korpusu budowlanego, jak i do wolnostojących lub wbetonowanych profili. Typ TPH F 100 C można stosować jako łącznik krzyżowy do profili F 100. Typ TPH F 100/80 łączy profil nośny TP F 100 z profilem TP F 80; przy tym typie łączenia profil TP F 80 leży w uchwycie.
Montaż

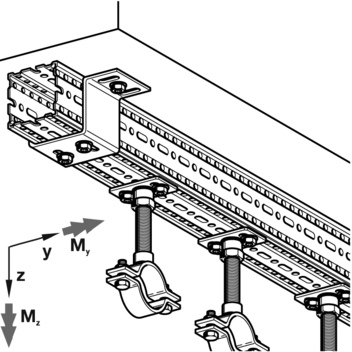

Łączenie do szyn za pomocą płytki gwintowanej CC 41 i śrub M10 x 25.
Łączenie do profili F 100 za pomocą wkrętu kształtowego FLS F.
Dane techniczne

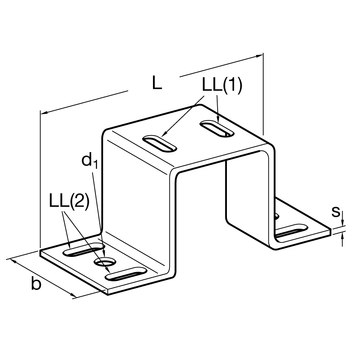

| Typ | L x b x s [mm] | ø d1 [mm] | Otwór podłużny LL1 d x a [mm] | Otwór podłużny LL2 d x a [mm] |
|---|---|---|---|---|
| TPH F 100 C | 219 x 100 x 4 | 14 | 11 x 20 | 11 x 20 |
| TPH F 100/80 C | 199 x 100 x 4 | 14 | 11 x 20 | 11 x 20 |
| Typ | Fx [kN] | Fy [kN] | Fz [kN] | My [kNm] | Mz [kNm] |
|---|---|---|---|---|---|
| TPH F 100 C | 6,2 | 12,7 | 12,3 | 0,6 | 0,5 |
| TPH F 100/80 C | 6,2 | 12,7 | 12,3 | 0,6 | 0,5 |
Podane wartości to dopuszczalne obciążenia zawierające częściowe wskaźniki bezpieczeństwa γM2 = 1,25 (DIN EN 1993-1-8:2010-12, Tab. 2.1) oraz γG = 1,35 (DIN EN 1990:2010-12, Tab. A1.2(B)) dla obciążeń stałych.
| Materiał: | Stal, HCP |
